te connectivity / amp

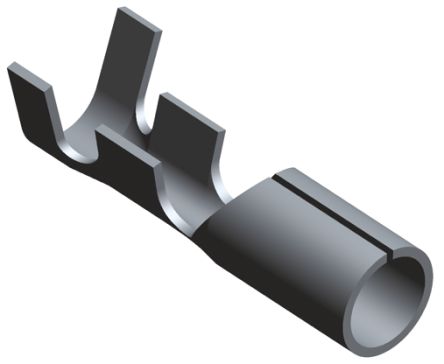

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 连接器类型 | Connector Headers and PCB Receptacles |
| 触点类型 | Signal |
| 触点材料 | Brass |
| 触点电镀 | Tin |
| 性别 | SKT |
| 端接方式 | Crimp |
| 标准包装 | Tape & Reel |
| RoHS | RoHS Compliant |
| 产品 | Shur Plugs |
| 封装 | Reel |
| 工厂包装数量 | 7000 |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| Lead Free Solder Processes | Not relevant for lead free process |
| 表面处理 | None |
| 插座尺寸（毫米（ ） ） | 3.96 [0.155] |
| 材质 | Brass |
| 包装方式 | Strip |
| 包装数量 | 7,000 |
| Insulation Diameter (mm in) | 2.49-3.81 [.098-.150] |
| Wire Range (mm (AWG)) | 0.50-2.00² [20-14] |
| 绝缘技术支持 | Insulation Support |
| WireCable类型 | Regular Wire |
| 产品线 | SHUR-PLUG |
| 产品类型 | Receptacle |
| RoHSELV符合记录 | Always was RoHS compliant |
| 长度 - 桶状 | 0.252" (6.40mm) |
| 直径 - 桶状 | 0.156" (3.96mm) |
| 长度 - 总体 | 0.693" (17.60mm) |
| 线规 | 14-20 AWG |
| 端子材料 | Brass |
| 绝缘直径 | 0.098" ~ 0.150" (2.50mm ~ 3.81mm) |
| 终端表面处理 | Tin |
| 绝缘 | Non-Insulated |
| 端子 | Crimp |
| 终端类型 | Female, Receptacle (Socket) |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | A107171CT |
| 长度 | 19.6mm |
| 系列 | Plug, Shur |
| 线径规格 | 14 → 20 |
| 连接器类型 | 公插 |
| 系列 | 170003 |
| 覆盖 | 无覆盖 |
| 总体长度 | 19.6mm |
| 最大电线尺寸 AWG | 14AWG |
| 绝缘 | 非绝缘 |
| 触点材料 | 黄铜 |
| 最小电线尺寸 AWG | 20AWG |
| 最大电线尺寸 mm2 | 2.27mm² |
| 触点电镀 | 锡 |
| 最小电线尺寸 mm2 | 0.5mm² |
| 绝缘 | No |
| 电线绝缘直径（最大值） | 3.6 mm [ .141 in ] |
| Wire Size (AWG) | 20 – 14 |
| 电线绝缘直径 | 2.5 – 3.6 mm [ .098 – .141 in ] |
| 端子类型 | Shur 插头 |
| 总长 | 17.6 mm [ .7 in ] |
| 封装数量 | 7000 |
| Insulated Wire Support | Yes |
| 封装方法 | 剥线 |
| 线缆类型 | 分离式导线 |
| 电镀材料 | 无镀层 |
| Wire Size (mm²) | .5 – 2.27 |
| 端子方向 | 直式 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
