te connectivity / p&b

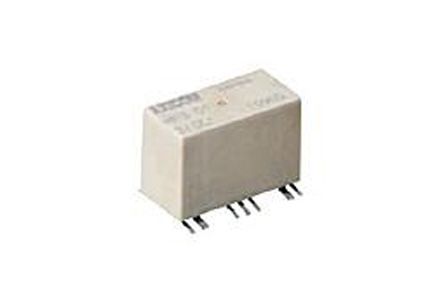

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | Signal Relay |
| 触点形式 | SPDT |
| 最大额定电流 | 2 A |
| 直流线圈电压 | 3 V |
| 安装 | Surface Mount |
| 线圈电流 | 46.8 mA |
| 线圈电阻 | 64 Ohm |
| 触点材料 | Silver/Gold |
| 最大交流电压额定值 | 250 V |
| 最大直流额定电压 | 220 V |
| 工作温度 | -55 to 85 °C |
| 标准包装 | Tape & Reel |
| 工作温度范围 | -55C to 85C |
| 吸合电压（最大值） | 2.25VDC |
| 引脚数 | 16 |
| 触点形式 | 1 Form C |
| 漏失电压 | 0.3VDC |
| 弧度硬化 | No |
| 端接类型 | Gull Wing |
| 安装风格 | Surface Mount |
| 封装 | Tape and Reel |
| 密封 | Sealed |
| 额定电压（VAC ） | 250 V |
| 额定电压（ VDC ） | 220 V |
| 产品长度（mm ） | 14.6 mm |
| 产品厚度（毫米） | 9.4 mm |
| 产品高度（mm ） | 10 mm |
| 线圈电压DC | 3V |
| 触点额定电流 | 2 A |
| 继电器结构 | Non-Latching |
| 操作时间 | 3 ms |
| 线圈抑制二极管 | No |
| LED指示灯 | No |
| 推到测试按钮 | No |
| 最大额定功率 | 60W/62.5VA |
| 线圈电压 | 3VDC |
| 开启电压（最大值） | 2.25 VDC |
| 线圈类型 | Non Latching |
| 关闭电压（最小值） | 0.3 VDC |
| 线圈功率 | 140 mW |
| 继电器类型 | RF |
| 切换电压 | 250VAC, 220VDC - Max |
| 释放时间 | 4ms |
| 触点额定值（电流） | 2A |
| 安装类型 | Surface Mount |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | PB1104CT |
| 线圈功率 | 140mW |
| 高度 | 9.1mm |
| 开关电压 | 220 V dc, 250 V ac |
| 工作温度范围 | -55 → +85°C |
| 长度 | 14.6mm |
| 安装类型 | 表面贴装 |
| 继电器切换分类 | 通用继电器 |
| 极数 | 1 |
| 深度 | 7.2mm |
| 最大线圈频率 | 3GHz |
| 操作时间 包括弹回时间 | 3 (Bounce) ms, 5 (Operate) ms |
| 线圈电阻 | 64 Ω |
| 寿命 | 10000000（机械）次操作 |
| 触点电阻 | 100 mΩ |
| Board Level Components | Y |
| 最高工作温度 | +85°C |
| VSWR 电压驻波比 | 1.4 @ 3 GHz |
| 绝缘 | 40 dB @ 3GHz |
| 触点材料 | 金 |
| 特殊功能 | 可浸泡清洗，低功耗 |
| 尺寸 | 14.6 x 7.2 x 9.1mm |
| 最低工作温度 | -55°C |
| 插入损耗 | 0.4 dB @ 3 GHz |
| 阻抗 | 75Ω |
| 满足标准 | IEC 60068-2-58, IEC 60529, IEC 61810, JEDEC J-Std-020D |
| 触点配置 | 单刀双掷 |
| 线圈电压 | 3 V 直流 |
| 触点电压 | 220 V dc, 250 V ac |
| 触点额定电流 | 2A |
| 端子电流类 | 0 – 2 A |
| 端子极限短时电流 (A) | 2 |
| 重量 (oz) | 2.5 |
| 端子开关电压（最大值） (VDC) | 220 |
| 端子极限连续电流 (A) | 2 |
| 插入损耗（高频参数） | -.03dB @ 100MHz, -.12dB @ 900MHz, -.4dB @ 3GHz |
| 端子排列方式 | 1 Form C (CO) |
| 打开端子间绝缘初始电介质 (Vrms) | 600 |
| 线圈功率额定值类 | 50 – 300 mW |
| 驱动系统 | 直流 |
| 端子与线圈间绝缘初始电介质 (Vrms) | 1000 |
| 性能类型 | 标准 |
| 长度 (in) | 14.6 |
| 端子极限关合电流 (A) | 2 |
| 高度类（机械） | 9 – 10 mm |
| 线圈/端子间绝缘初始电介质类 | 500 – 1000 V |
| 环境温度类 | 70 – 85°C |
| 端子电镀材料 | 金 |
| 产品类型 | 继电器 |
| 端子电流额定值 (A) | 2 |
| 端子类型 | PCB-SMT |
| 宽度类（机械） | 6 – 8 mm |
| 环境保护类别 | RTIII |
| 继电器类型 | HF3 继电器 |
| 端子材料 | 镍 |
| 端子电压额定值 (VDC) | 220 |
| 尺寸 (L x W x H)（近似值） | 14.6 x 7.2 x 9.1 mm [ .574 x .283 x .358 in ] |
| 其他特性 | 鸥翼 |
| 宽度 | 7.2 mm [ .283 in ] |
| 绝缘初始电阻 (MΩ) | 1000000 |
| 线圈励磁系统 | 单稳态，直流 |
| 线圈类型 | 单稳态 |
| 端子极限断开电流 (A) | 2 |
| 绝缘特性 | 1500V Initial Surge Withstand Voltage between Contacts & Coil |
| 封装方法 | 卷, 盒和纸箱 |
| 环境温度（最大值） | 85 °C [ 85 °F ] |
| 长度类（机械） | 14 – 16 mm |
| 线圈功率额定值（直流） (mW) | 140 |
| 端子开关电压（最大值） (VAC) | 250 |
| 电压驻波比（高频参数） | 1.07 @ 100MHz, 1.45 @ 900MHz |
| 端子电压额定值 (VAC) | 250 |
| 线圈电阻 (Ω) | 64 |
| 端子极数 | 1 |
| 隔离（高频参数） | -40dB @ 3GHz, -72dB @ 900MHz, -80dB @ 100MHz |
| 线圈电压额定值 (VAC) | 3 |
