te connectivity / p&b

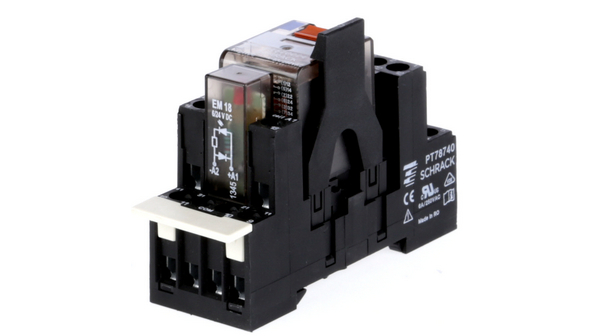

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | Relay Package |
| 触点形式 | 4PDT |
| 最大额定电流 | 6 A |
| 直流线圈电压 | 24 V |
| 安装 | DIN Rail |
| 线圈电流 | 30.88 mA |
| 线圈电阻 | 777 Ohm |
| 触点材料 | Silver Nickel 90/10 |
| 最大交流电压额定值 | 240 V |
| 工作温度 | -40 to 70 °C |
| 标准包装 | Bulk |
| 线圈电压 | 24VDC |
| 开启电压（最大值） | 18 VDC |
| 产品特点 | Diode, LED Indicator, Mechanical Indicator, Test Button |
| 线圈类型 | Non Latching |
| 关闭电压（最小值） | 2.4 VDC |
| 线圈功率 | 741 mW |
| 触点形式 | 4PDT (4 Form C) |
| 继电器类型 | General Purpose with Socket |
| 端接类型 | Screw Terminal |
| 切换电压 | 240VAC - Max |
| 释放时间 | 18ms |
| 封装 | Bulk |
| 操作时间 | 15ms |
| 触点额定值（电流） | 6A |
| 安装类型 | DIN Rail |
| RoHS指令 | Lead free / RoHS Compliant |
| Switching capacity | 1500 VAC |
| 联系方式 | 4 change-over (CO) |
| Dimensions W x H x D | 73.5 x 58 x 27 mm |
| Control voltage | 24 VDC |
| Load current | 6 A |
| Operating temperature | -40...+70 °C |
| Manufacturer Article n° | PT5S7LC4 |
| Load voltage, AC | 240...240 VAC |
| Contact material | AgNi 90/10 |
| 环境温度类 (°C) | 50 – 70 |
| 高度 | 58 mm [ 2.283 in ] |
| 端子类型 | 螺纹式端子 |
| 端子极限短时电流 (A) | 6 |
| 端子和线圈间绝缘间隙 | 4 mm [ .157 in ] |
| 封装方法 | Carton |
| 线圈特性 | LED, 电气指示灯 |
| 端子极限连续电流 (A) | 6 |
| 端子和线圈间绝缘漏电 | 4 mm [ .157 in ] |
| 线圈电压额定值 (VDC) | 24 |
| 长度 | 73.5 mm [ 2.894 in ] |
| 端子排列方式 | 4 Form C (CO) |
| 打开端子间绝缘初始电介质 (Vrms) | 1200 |
| 驱动系统 | DC |
| 线圈/端子间绝缘初始电介质类 (V) | 1500 – 2500 |
| 环境温度（最大值） | 70 °C [ 158 °F ] |
| 继电器安装类型 | DIN 轨道 |
| Contact Current Rating (Max) (A) | 6 |
| 端子极限关合电流 (A) | 12 |
| 相邻端子间绝缘初始电介质 (Vrms) | 2000 |
| 端子开关负载（最小值） | 10mA @ 12V |
| 绝缘漏电类 (mm) | 3 – 5.5 |
| 环境保护类别 | RTI |
| 绝缘间隙类 (mm) | 2.5 – 4 |
| 端子材料 | AgNi90/10 |
| 端子和线圈间绝缘初始电介质 (V) | 2500 |
| 宽度 | 27 mm [ 1.063 in ] |
| 线圈功率额定值类 (mW) | 600 – 800 |
| 线圈励磁系统 | 单稳态、直流 |
| 端子极限断开电流 (A) | 12 |
| 端子和线圈间绝缘初始电介质 (Vrms) | 2500 |
| 端子电流类 (A) | 5 – 10, 16 |
| 线圈功率额定值（直流） (mW) | 741 |
| 重量 | 85 g [ 2.988 oz ] |
| 端子开关电压（最大值） (VAC) | 400 |
| 端子电压额定值 (VAC) | 240 |
| 宽度类（机械） (mm) | 25 – 30 |
| 线圈电阻 (Ω) | 777 |
| 端子极数 | 4 |
| 工组温度范围 (°C) | -40 – 70 |
| 功率继电器类型 | 工业面板插拔式 |
