te connectivity / p&b

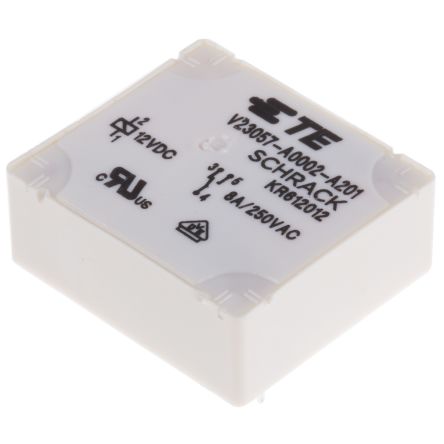

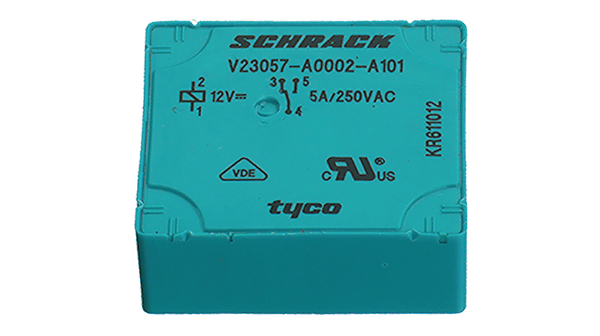

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | Power Relay |
| 触点形式 | SPDT |
| 最大额定电流 | 15 A |
| 直流线圈电压 | 12 V |
| 安装 | Through Hole |
| 线圈电流 | 36.36 mA |
| 线圈电阻 | 330 Ohm |
| 触点材料 | Silver Nickel 20 |
| 最大交流电压额定值 | 400 V |
| 工作温度 | -40 to 70 °C |
| 标准包装 | Rail / Tube |
| 产品种类 | General Purpose Relays |
| 触点形式 | 1 Form C (SPDT-BM) |
| 安装风格 | PCB |
| 线圈类型 | Monostable |
| 身高 | 10.8 mm |
| 长度 | 28 mm |
| 功耗 | 440 mW |
| 系列 | Card E |
| 宽度 | 25 mm |
| 线圈电压 | 12VDC |
| 开启电压（最大值） | 8 VDC |
| 关闭电压（最小值） | 1.2 VDC |
| 线圈功率 | 436 mW |
| 继电器类型 | General Purpose |
| 端接类型 | PC Pin |
| 切换电压 | 400VAC - Max |
| 释放时间 | 3ms |
| 封装 | Bulk |
| 操作时间 | 7ms |
| 触点额定值（电流） | 8A |
| 安装类型 | Through Hole |
| RoHS指令 | Lead free / RoHS Compliant |
| 应用 | Power |
| 联系配置 | SPDT |
| 深度 | 25mm |
| 隔离线圈对触点 | 4000V rms |
| 最高工作温度 | +70°C |
| 最大开关电流AC | 8 A |
| 最大开关电源AC | 1250 VA |
| 最大开关电压AC | 400V ac |
| 最低工作温度 | -40°C |
| 终端类型 | Through Hole |
| 触点额定电流 | 8 A |
| 接触端子 | Pin |
| Brand/Series | ESeries |
| ContactForm | SPDT |
| CurrentRating | 8A |
| 功能 | ACSwitching |
| MountingType | PCBMount |
| RelayType | PowerPCBrelay |
| 标准 | RoHS |
| 端子 | ThroughHole |
| Voltage,Rating | 12Vdc |
| Dimensions L x W x H | 28 x 25 x 10.8 mm |
| Ucoil | 12 |
| Rcoil | 330 |
| Switching voltage | 250 |
| 联系方式 | 1 change-over (CO) |
| Pcoil | 500 |
| Switching current | 8 Amax. |
| Manufacturer Article n° | V23057-A0002-A201 |
| Relay type | Monostable |
| Switching capacity | 2000 VA |
| 测试电压 | 4 |
| 间距 | 2.54 |
| Temperature range | -40...+70 °C |
| Protection rating | IP 67 |
| Contact material | AgNi |
| 线圈功率 | 440mW |
| 安装类型 | PCB（印刷电路板）安装 |
| 端子类型 | 通孔 |
| 工作温度范围 | -40 → +70°C |
| 最大切换电压 交流 | 400V 交流 |
| 长度 | 28mm |
| 应用类型 | 电源 |
| 高度 | 10.8mm |
| 深度 | 25mm |
| 线圈电阻 | 330 Ω |
| 寿命 | 20000（电气）次循环，20000000（机械）次循环 |
| Board Level Components | Y |
| 特殊功能 | 耐清洗 |
| 触点材料 | 银合金 |
| 最小工作温度 | -40°C |
| 尺寸 | 28 x 25 x 10.8mm |
| 最大切换电流 交流 | 8 A |
| 最大切换功率 交流 | 1.25 kVA |
| 最大工作温度 | +70°C |
| 线圈对触点绝缘 | 4kV rms |
| 触点配置 | 单刀双掷 |
| 线圈电压 | 12 V 直流 |
| 线圈功率额定值（直流） (mW) | 440 |
| 绝缘漏电类 (mm) | 3 – 5.5 |
| 环境保护类别 | RTIII |
| 绝缘间隙类 (mm) | 2.5 – 4 |
| 端子材料 | AgNi |
| 端子开关电压（最大值） (VAC) | 400 |
| 端子电压额定值 (VAC) | 250 |
| 线圈电压额定值 (VDC) | 12 |
| 端子极数 | 1 |
| 继电器安装类型 | 印刷电路板 |
| 端子排列方式 | 1 Form C (CO) |
| 功率继电器类型 | 标准 |
| Contact Current Rating (Max) (A) | 8 |
