te connectivity / amp

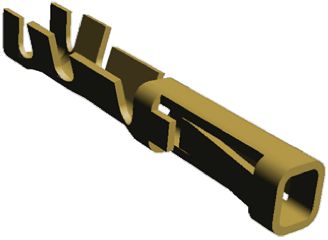

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 连接器类型 | Connector Headers and PCB Receptacles |
| 触点类型 | Signal |
| 触点材料 | Phosphor Bronze |
| 触点电镀 | Gold Over Nickel |
| 性别 | SKT |
| 端接方式 | Crimp |
| 标准包装 | Tape & Reel |
| 线规 | 18-22 AWG |
| 触点表面涂层 | Gold |
| 封装 | Tape & Reel (TR) |
| 针脚或插座 | Socket |
| Contact Finish Thickness | 30µin (0.76µm) |
| 接触端子 | Crimp |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | A100444CT |
| 最大接触电阻 | 12mΩ |
| 最高工作温度 | +105°C |
| 最低工作温度 | -65°C |
| 系列 | AMPMODU Mod I |
| 线径规格 | 22 → 18 AWG |
| 工厂包装数量 | 5000 |
| 额定电流 | 5 A |
| 产品种类 | Headers & Wire Housings |
| 产品类型 | Contacts |
| 商品名 | AMPMODU |
| 工作温度范围 | - 65 C to + 105 C |
| RoHS | RoHS Compliant |
| ContactPlating | GoldoverNickel |
| ForUseWith | WiretoBoard |
| Material,Contact | CopperAlloy |
| 端子 | Crimp |
| 连接器类型 | 母座 |
| 系列 | AMPMODU MOD I |
| 最高工作温度 | +105°C |
| 最大电线尺寸 AWG | 18AWG |
| 触点材料 | 铜合金 |
| 触点电镀 | 金镀镍 |
| 端接方法 | 压接 |
| 最小电线尺寸 AWG | 22AWG |
| 最低工作温度 | -65°C |
| 最大电线尺寸 mm2 | 0.9mm² |
| 最大接触电阻 | 12mΩ |
| 最小电线尺寸 mm2 | 0.3mm² |
| Centerline (Pitch) | 3.81 mm [ .149733 in ] |
| 适用于 | 应用机器的柱体 |
| 絶縁サポート付き | 是 |
| Make First/Break Last | 否 |
| 端子类型 | 插座 |
| 加圧力 | 高 |
| 封装方法 | 卷 |
| 绝缘电阻 (MΩ) | 5000 |
| 端子基材 | 磷青铜 |
| Contact Current Rating (Max) (A) | 5 |
| 結線端のめっき材質 | 镀金 |
| 端子接触部电镀材料 | 金 |
| 线径范围 | .3 – .9 mm² [ 22 – 18 AWG ] |
| 端子接触部电镀厚度 | .762 µm [ 30 µin ] |
| 产品类型 | 接触件 |
| 介质耐压 (VAC) | 1200 |
| 主体种类 | 直式 |
| PCB 安装固定 | 不带 |
| 绝缘直径 | 1.3 – 2.29 mm [ .051 – .09 in ] |
| 封装数量 | 5000 |
| 注释 | 压接模具还可用于 AMPOMATOR 引线制作机和剥离器/压线钳机器。请咨询 AMP, Inc.。, 料号 843473-1 是用于压接扣入式端子的退出工具。 |
| 连接器和端子端接到 | 电线和电缆 |
| 工组温度范围 (°C) | -65 – 105 |
