te connectivity / amp

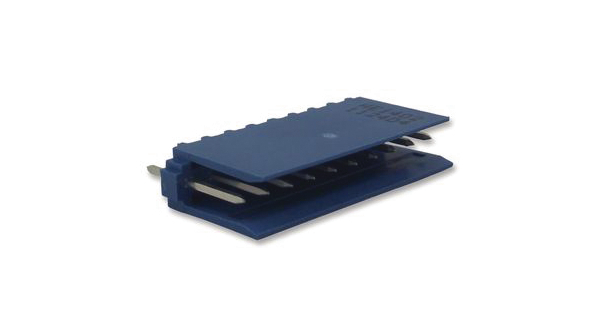

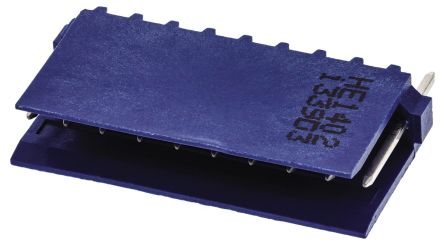

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | Shrouded Header |
| 间距 | 2.54 mm |
| 行数 | 1 |
| 触点数 | 10 |
| 性别 | HDR |
| 触点电镀 | Tin Over Nickel |
| 端接方式 | Solder |
| 标准包装 | Bulk |
| PCB安装角度 | Vertical |
| 外壳材料 | High Temperature Thermoplastic |
| 连接器系列 | HE13 / HE14 |
| PCB安装方式 | Thru Hole |
| 位置数 | 10 |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| Lead Free Solder Processes | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| PCB方向特性 | No |
| 端子尾部电镀 | Tin |
| 发表尺寸（毫米） | 0.64 [.025] |
| 外壳颜色 | Blue |
| 产品类型 | Header |
| 要终止 | Printed Circuit Board |
| 触点区域镀层材料 | Tin |
| 壳体防火等级 | UL 94V-0 |
| 接线方式 | Crimp, Insulation Displacement Crimp (IDC) |
| PCB保持力特性 | No |
| 中心线矩阵（毫米（ ） ） | 2.54 [.100] |
| RoHSELV符合记录 | Converted to comply with RoHS directive |
| 交配极化 | Without |
| 触点材料 | Phosphor Bronze |
| 触点接合长度 | 0.276" (7.00mm) |
| 安装类型 | Through Hole |
| 颜色 | Blue |
| 连接器类型 | Header, Shrouded |
| 触点表面涂层 | Tin |
| 封装 | Bulk |
| 触点类型 | Male Pin |
| 端子 | Solder |
| 加载位置的数目 | All |
| RoHS指令 | Lead free / RoHS Compliant |
| 身体上的取向 | Straight |
| 系列 | HE1402 |
| 工厂包装数量 | 500 |
| 安装方式 | Vertical |
| 产品种类 | Headers & Wire Housings |
| 端接类型 | Through Hole |
| 联系人性别 | Pin (Male) |
| 位置/触点数 | 10 |
| 可燃性等级 | UL 94 V-0 |
| 行间距 | 2.54 mm |
| RoHS | RoHS Compliant |
| 工作温度范围 | -55C to 125C |
| 接触电阻最大 | 15 mohm |
| 安装风格 | Through Hole |
| 联系方式行数 | 1 |
| 产品长度（mm ） | 25.4 mm |
| 产品厚度（毫米） | 5.08 mm |
| 产品高度（mm ） | 11.4 mm |
| 间距（mm） | 2.54 mm |
| 产品范围 | :TE - AMPMODU HE14 Series |
| 接触端子 | :Through Hole Vertical |
| No. of Contacts | :10 |
| No. of Rows | :1 |
| 节距 | :2.54mm |
| Approval Bodies | :HE, NFC |
| 颜色 | :Blue |
| 接触电阻 | :30mohm |
| 额定电流 | :3A |
| De-mating Force | :3N |
| External Length / Height | :25.4mm |
| 绝缘电阻 | :1000Mohm |
| 引线间距 | :2.54mm |
| 材质 | :Glass Filled Polyester |
| No. of Mating Cycles | :30 |
| Operating Temperature Max | :105°C |
| Operating Temperature Min | :-40°C |
| PCB孔直径 | :1mm |
| 工作电压 | :500V |
| Weight (kg) | 0.012 |
| Tariff No. | 85369010 |
| Brand/Series | HE1402Series |
| NumberofContacts | 10 |
| PrimaryType | IndustrialRectangular |
