te connectivity / amp

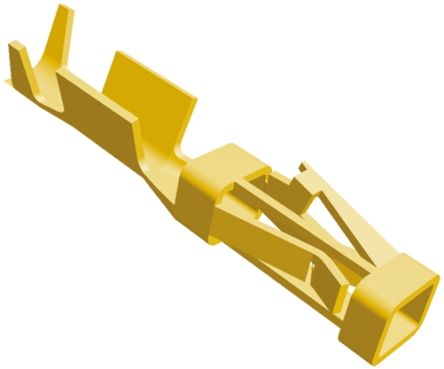

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 连接器类型 | Connector Headers and PCB Receptacles |
| 触点类型 | Signal |
| 触点材料 | Copper Alloy |
| 触点电镀 | Gold Over Nickel |
| 性别 | SKT |
| 端接方式 | Crimp |
| 线规 | 20-24 AWG |
| 触点表面涂层 | Gold |
| 封装 | Tape & Reel (TR) |
| 标准包装 | 15,000 |
| 针脚或插座 | Socket |
| Contact Finish Thickness | 30µin (0.76µm) |
| 接触端子 | Crimp |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | A34249CT |
| 工厂包装数量 | 15000 |
| 额定电流 | 3 A |
| 端接类型 | Crimp |
| 产品种类 | Headers & Wire Housings |
| 工作温度范围 | - 65 C to + 105 C |
| 商品名 | AMPMODU |
| 产品类型 | Contacts |
| 额定电压 | 300 VAC |
| 联系人性别 | Socket (Female) |
| RoHS | RoHS Compliant |
| 系列 | AMPMODU MOD IV |
| 连接器类型 | 母座 |
| 系列 | AMPMODU Short Point |
| 最高工作温度 | +105°C |
| 最大电线尺寸 AWG | 20AWG |
| 端接方法 | 压接 |
| 触点材料 | 铜合金 |
| 触点电镀 | 金 |
| 使用于 | 板对板连接器 |
| 最小电线尺寸 AWG | 24AWG |
| 最低工作温度 | -65°C |
| 最大电线尺寸 mm2 | 0.6mm² |
| 最大接触电阻 | 12mΩ |
| 最小电线尺寸 mm2 | 0.2mm² |
| 端子接触部电镀厚度 (µin) | 30 |
| 端子类型 | 插座 |
| 线缆尺寸 (AWG) | 24 – 20 |
| Crimp Area Plating Thickness (µin) | 50 – 100 |
| 封装方法 | 剥线 |
| 绝缘电阻 (MΩ) | 5000 |
| 端子基材 | 铜合金 C7025 |
| Contact Current Rating (Max) (A) | 3 |
| 线缆端接方法 | 压接 |
| 工作电压 (VAC) | 300 |
| 端子接触部电镀材料 | 金 |
| 端子种类 | 压接扣入式 |
| 终端电阻 | 12 mΩ |
| 产品类型 | 接触件 |
| 绝缘直径 | .64 – 1.52 mm [ .025 – .06 in ] |
| 端子端接区域电镀材料 | 金 |
| 线缆尺寸 (mm²) | .2 – .6 |
| 线缆类型 | 分离式导线 |
| 使用压力 | Standard |
| 压接区域电镀材料 | 锡 |
| 端子传导（典型值） | 信号（数据）/电源 |
| 批准标准 | CSA LR7189, UL E28476 |
| 封装数量 | 15000 |
| 介质耐压 (V) | 750 |
| 连接器和端子端接到 | 电线和电缆 |
| 与绝缘技术支持 | Yes |
| 工组温度范围 (°C) | -65 – 105 |
