Schaffner

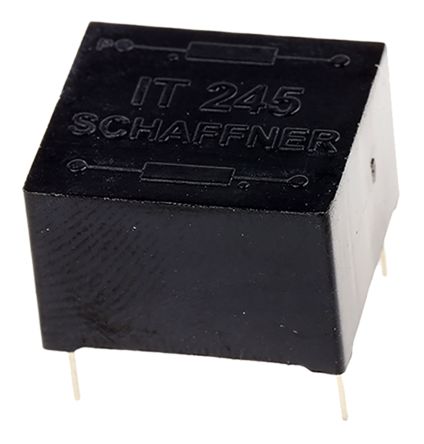

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 产品长度 | 16.7 |
| Maximum Primary Voltage | 750 |
| 最高工作温度 | 70 |
| 引线类型 | PC Pin |
| 产品厚度 | 17.6 |
| 安装 | Through Hole |
| 端子数 | 4 |
| Maximum DCR Secondary Side | 1.48 |
| Primary ET-Constant | 500 |
| Maximum Interwinding Capacitance | 10 |
| 欧盟RoHS指令 | Compliant |
| 匝数比 | 1:1 |
| 变压器类型 | Pulse Transformer |
| Maximum DCR Primary Side | 1.48 |
| 产品高度 | 11.3 |
| 最低工作温度 | -25 |
| Primary Side Inductance | 8000 |
| Maximum Rise Time | 1200 |
| 子类别 | Pulse Transformer |
| 交货期 | 84 Days |
| RoHS指令 | Lead free / RoHS Compliant |
| 深度 | 11.3mm |
| 外形尺寸 | 16.7 x 17.6 x 11.3mm |
| 长度 | 16.7mm |
| 最高温度 | +70°C |
| 最低气温 | -25°C |
| 安装类型 | Through Hole |
| 输出数 | 1 |
| 初级电压额定值 | 750V |
| 宽度 | 17.6mm |
| 产品 | Pulse Transformers |
| 产品种类 | Pulse Transformers |
| 身高 | 11.3 mm |
| 安装风格 | Through Hole |
| 零件号别名 | 245 IT |
| RoHS | RoHS Compliant |
| 配置 | Enclosed |
| Current,Primary | 0.1A |
| 频率 | 40kHz |
| SchaffnerPartNumber | 22-449 |
| 类型 | Pulse |
| Voltage,Primary | 750V |
| 电感 | 8mH |
| 系列 | IT |
| 变压器类型 | Data/Voice Coupling |
| 高度 - 安装（最大值） | 11.30mm |
| 大小/尺寸 | 17.60mm L x 16.70mm W |
| 装配类型 | Through Hole |
| 匝数比 - 初级:次级 | 1 : 1 |
| 最高温度 | +70°C |
| 匝数比 | 1:1 |
| 初级额定电压 | 750V |
| 最低温度 | -25°C |
| 安装类型 | 通孔 |
| 宽度 | 17.6mm |
| 初级电感 | 8mH |
| 深度 | 11.3mm |
| 长度 | 16.7mm |
| 尺寸 | 16.7 x 17.6 x 11.3mm |
