fairchild semiconductor

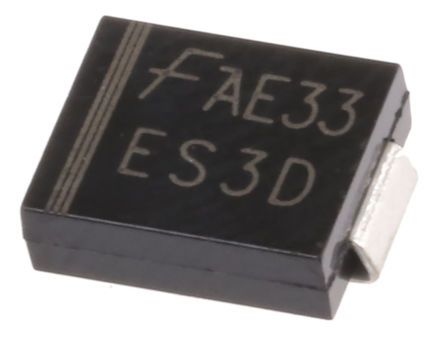

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 2SMC |
| 类型 | Schottky Diode |
| 配置 | Single |
| 峰值反向重复电压 | 60 V |
| 峰值平均正向电流 | 3@Ta=75C A |
| 峰值反向电流 | 500 uA |
| 峰值正向电压 | 0.75 V |
| 峰值不重复浪涌电流 | 100 A |
| 工作温度 | -55 to 150 °C |
| 安装 | Surface Mount |
| 标准包装 | Tape & Reel |
| 产品种类 | Schottky Diodes & Rectifiers |
| RoHS | RoHS Compliant By Exemption |
| 产品 | Schottky Rectifiers |
| 峰值反向电压 | 60 V |
| 正向连续电流 | 3 A |
| 最大浪涌电流 | 100 A |
| 正向电压下降 | 0.75 V |
| 最大反向漏泄电流 | 500 uA |
| 工作温度范围 | - 55 C to + 150 C |
| 安装风格 | SMD/SMT |
| 封装/外壳 | SMC (DO-214AB) |
| 封装 | Reel |
| 工厂包装数量 | 3000 |
| 零件号别名 | SS36_NL |
| 供应商封装形式 | SMC |
| 标准包装名称 | DO-214-AB |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 150 |
| Maximum Continuous Forward Current | 3@Ta=75C |
| Operating Junction Temperature | -55 to 150 |
| 峰值反向重复电压 | 60 |
| 峰值反向电流 | 500 |
| 峰值不重复浪涌电流 | 100 |
| 最大功率耗散 | 2270 |
| 峰值正向电压 | 0.75 |
| 最低工作温度 | -55 |
| 引脚数 | 2 |
| 铅形状 | J-Lead |
| 电流 - Vr时反向漏电 | 500µA @ 60V |
| 安装类型 | Surface Mount |
| 电压 - 正向（Vf） （最大） | 750mV @ 3A |
| 电压 - （ Vr）（最大） | 60V |
| 热阻 | 17°C/W Jl |
| 供应商设备封装 | DO-214AB, (SMC) |
| 工作温度 - 结 | -55°C ~ 150°C |
| 电流 - 平均整流（Io ） | 3A |
| 封装/外壳 | DO-214AB, SMC |
| 速度 | Fast Recovery = 200mA (Io) |
| 二极管类型 | Schottky |
| RoHS指令 | Lead free / RoHS Compliant |
| 系列 | SS36 |
| 单位重量 | 0.010582 oz |
| 工作温度范围 | -55C to 150C |
| 包装类型 | SMC |
| 工作温度分类 | Military |
| 弧度硬化 | No |
| 整流器类型 | Schottky Diode |
| 峰值不重复浪涌电流（最大） | 100 |
| 高峰代表冯电压 | 60 |
| 冯页次 | 500 |
| 正向电压 | 0.75 |
| 平均。 | 3 |
| 删除 | Compliant |
| 二极管配置 | :Single |
| Repetitive Reverse Voltage Vrrm Max | :60V |
| Forward Current If(AV) | :3A |
| Forward Voltage VF Max | :750mV |
| Forward Surge Current Ifsm Max | :100A |
| Operating Temperature Min | :-55°C |
| Operating Temperature Max | :150°C |
| Diode Case Style | :DO-214AB |
| No. of Pins | :2 |
| MSL | :MSL 1 - Unlimited |
| SVHC | :No SVHC (16-Dec-2013) |
| Weight (kg) | 0.0005 |
| Tariff No. | 85412900 |
| Current Ifsm | :100A |
| Junction Temperature Tj Max | :150°C |
| 端接类型 | :SMD |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
