fairchild semiconductor

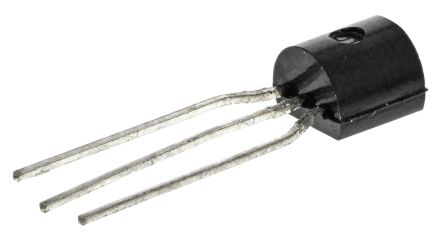

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 3TO-92 |
| 类型 | PNP |
| 引脚数 | 3 |
| 最大集电极发射极电压 | 60 V |
| 集电极最大直流电流 | 0.8 A |
| 最小直流电流增益 | 75@0.1mA@10V|100@1mA@10V|100@10mA@10V|100@150mA@10V|50@500mA@10V |
| 最大工作频率 | 200(Min) MHz |
| 最大集电极发射极饱和电压 | 0.4@15mA@150mA|1.6@50mA@500mA V |
| 工作温度 | -55 to 150 °C |
| 最大功率耗散 | 625 mW |
| 安装 | Through Hole |
| 标准包装 | Ammo Pack |
| 集电极最大直流电流 | 0.8 |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 150 |
| 标准包装名称 | TO-92 |
| 最低工作温度 | -55 |
| 最大功率耗散 | 625 |
| 最大基地发射极电压 | 5 |
| Maximum Transition Frequency | 200(Min) |
| 封装 | Ammo |
| 每个芯片的元件数 | 1 |
| 最大集电极基极电压 | 60 |
| 供应商封装形式 | TO-92 |
| 最大集电极发射极电压 | 60 |
| 铅形状 | Formed |
| 电流 - 集电极（ Ic）（最大） | 800mA |
| 晶体管类型 | PNP |
| 安装类型 | Through Hole |
| 频率 - 转换 | 200MHz |
| 下的Vce饱和度（最大） Ib，Ic条件 | 1.6V @ 50mA, 500mA |
| 电压 - 集电极发射极击穿（最大） | 60V |
| 供应商设备封装 | TO-92-3 |
| 功率 - 最大 | 625mW |
| 封装/外壳 | TO-226-3, TO-92-3 (TO-226AA) Formed Leads |
| 直流电流增益（ hFE）（最小值） Ic，Vce时 | 100 @ 150mA, 10V |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | PN2907ATACT |
| 类别 | General Purpose |
| 配置 | Single |
| 外形尺寸 | 5.2 x 4.19 x 5.33mm |
| 身高 | 5.33mm |
| 长度 | 5.2mm |
| 最大的基射极饱和电压 | 2.6 V |
| 最大集电极基极电压 | 60 V |
| 最大基地发射极电压 | 5 V |
| 最高工作温度 | +150 °C |
| 最低工作温度 | -55 °C |
| 包装类型 | TO-92 |
| 宽度 | 4.19mm |
| 工厂包装数量 | 2000 |
| 晶体管极性 | PNP |
| 发射极 - 基极电压VEBO | 5 V |
| 安装风格 | Through Hole |
| 产品种类 | Transistors Bipolar - BJT |
| 直流集电极/增益hfe最小值 | 100 |
| 直流电流增益hFE最大值 | 300 |
| 单位重量 | 0.006279 oz |
| 集电极 - 发射极最大电压VCEO | 60 V |
| RoHS | RoHS Compliant |
| 连续集电极电流 | 0.8 A |
| 增益带宽产品fT | 200 MHz |
| 系列 | PN2907A |
| 集电极 - 基极电压VCBO | 60 V |
| 集电极电流（ DC）（最大值） | 0.8 A |
| 集电极 - 基极电压 | 60 V |
| 集电极 - 发射极电压 | 60 V |
| 发射极 - 基极电压 | 5 V |
| 频率（最大） | 200 MHz |
| 功率耗散 | 0.625 W |
| 工作温度范围 | -55C to 150C |
| 元件数 | 1 |
| 直流电流增益（最小值） | 100 |
| 工作温度分类 | Military |
| 弧度硬化 | No |
| 频率 | 200 MHz |
| 集电极电流（DC ） | 0.8 A |
| 直流电流增益 | 75 |
| 长度 | 5.2mm |
| 最大直流集电极电流 | 0.8 A |
| 最高工作温度 | +150 °C |
| 晶体管类型 | PNP |
| 安装类型 | 通孔 |
| 最低工作温度 | -55 °C |
| 高度 | 5.33mm |
| 最大基极-发射极饱和电压 | 2.6 V |
| 最大功率耗散 | 0.625 W |
| 宽度 | 4.19mm |
| 封装类型 | TO-92 |
| 最大集电极-发射极电压 | 60 V |
| 引脚数目 | 3 |
| 最小直流电流增益 | 50 |
| 尺寸 | 5.2 x 4.19 x 5.33mm |
| 晶体管配置 | 单 |
| 最大发射极-基极电压 | 5 V |
| 最大集电极-发射极饱和电压 | 1.6 V |
| 每片芯片元件数目 | 1 |
| 最大集电极-基极电压 | 60 V |
| 品牌 | Fairchild Semiconductor |
| Pd - Power Dissipation | 625 mW |
