fairchild semiconductor

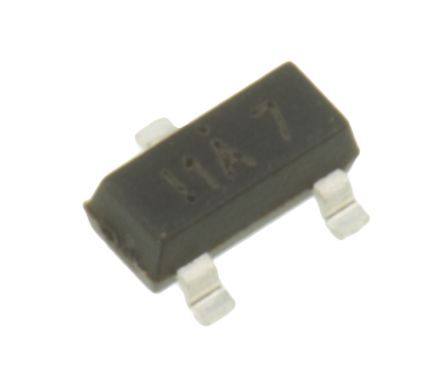

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 3SOT-23 |
| 类型 | NPN |
| 引脚数 | 3 |
| 最大集电极发射极电压 | 40 V |
| 集电极最大直流电流 | 0.2 A |
| 最小直流电流增益 | 40@0.1mA@1V|70@1mA@1V|100@10mA@1V|60@50mA@1V|30@100mA@1V |
| 最大工作频率 | 300(Min) MHz |
| 最大集电极发射极饱和电压 | 0.2@1mA@10mA|0.3@5mA@50mA V |
| 最大集电极基极电压 | 60 V |
| 工作温度 | -55 to 150 °C |
| 最大功率耗散 | 350 mW |
| 安装 | Surface Mount |
| 标准包装 | Cut Tape |
| 标准包装 | Tape & Reel |
| 电流 - 集电极（ Ic）（最大） | 200mA |
| 晶体管类型 | NPN |
| 安装类型 | Surface Mount |
| 频率 - 转换 | 300MHz |
| 下的Vce饱和度（最大） Ib，Ic条件 | 300mV @ 5mA, 50mA |
| 电压 - 集电极发射极击穿（最大） | 40V |
| 供应商设备封装 | SOT-23 |
| 封装 | Tape & Reel (TR) |
| 功率 - 最大 | 350mW |
| 封装/外壳 | TO-236-3, SC-59, SOT-23-3 |
| 直流电流增益（ hFE）（最小值） Ic，Vce时 | 100 @ 10mA, 1V |
| 其他名称 | MMBT3904FSTR |
| RoHS指令 | Lead free / RoHS Compliant |
| 类别 | General Purpose |
| 配置 | Single |
| 最大的基射极饱和电压 | 0.95 V |
| 最大基地发射极电压 | 6 V |
| 最高工作温度 | +150 °C |
| 最低工作温度 | -55 °C |
| 每个芯片的元件数 | 1 |
| 包装类型 | SOT-23 |
| 集电极电流（ DC）（最大值） | 0.2 A |
| 集电极 - 基极电压 | 60 V |
| 集电极 - 发射极电压 | 40 V |
| 发射极 - 基极电压 | 6 V |
| 频率（最大） | 300 MHz |
| 功率耗散 | 0.35 W |
| 工作温度范围 | -55C to 150C |
| 元件数 | 1 |
| 直流电流增益（最小值） | 100 |
| 工作温度分类 | Military |
| 弧度硬化 | No |
| 晶体管极性 | NPN |
| 频率 | 300 MHz |
| 直流电流增益 | 40 |
| 集电极电流（DC ） | 0.2 A |
| Collector Emitter Voltage V(br)ceo | :40V |
| Transition Frequency ft | :300MHz |
| 功耗 | :350mW |
| DC Collector Current | :200mA |
| DC Current Gain hFE | :30 |
| Operating Temperature Min | :-55°C |
| Operating Temperature Max | :150°C |
| Transistor Case Style | :SOT-23 |
| No. of Pins | :3 |
| MSL | :MSL 1 - Unlimited |
| SVHC | :No SVHC (16-Dec-2013) |
| Weight (kg) | 0.0005 |
| Tariff No. | 85411000 |
| Collector Emitter Voltage Vces | :200mV |
| 连续集电极电流Ic最大 | :200mA |
| Current Ic Continuous a Max | :200mA |
| Current Ic hFE | :10mA |
| Device Marking | :BT3904 |
| Gain Bandwidth ft Min | :300MHz |
| Gain Bandwidth ft Typ | :300MHz |
| Hfe Min | :100 |
| No. of Transistors | :1 |
| Noise Factor Max | :5dB |
| 工作温度范围 | :-55°C to +150°C |
| Power Dissipation Ptot Max | :350mW |
| SMD Marking | :1A |
| Voltage Vcbo | :60V |
