fairchild semiconductor

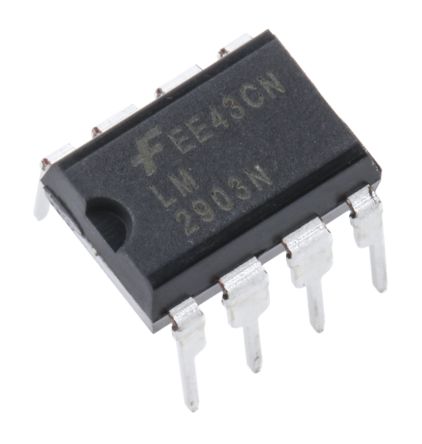

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 8PDIP W |
| 每个芯片的通道数 | 2 |
| 输出类型 | Open Collector |
| 典型响应时间 | 1.5 us |
| 典型电压增益 | 100 dB |
| 安装 | Through Hole |
| 最小单电源电压 | 2 V |
| 最大单电源电压 | 36 V |
| 最小双电源电压 | ±1 V |
| 最大双电源电压 | ±18 V |
| 工作温度 | -40 to 105 °C |
| 标准包装 | Rail / Tube |
| 产品种类 | Comparator ICs |
| RoHS | RoHS Compliant |
| 产品 | Analog Comparators |
| 通道数 | 2 |
| 电源电压 - 最大 | 36 V, 18 V |
| 电源电压 - 最小 | 2 V, 1 V |
| 偏移电压（最大值） | 7 mV |
| 电源电流（最大值） | 1 mA |
| 响应时间 | 1.5 us |
| 最高工作温度 | + 85 C |
| 安装风格 | Through Hole |
| 封装/外壳 | DIP-8 |
| 封装 | Tube |
| 最大功率耗散 | 1040 mW |
| 最低工作温度 | - 40 C |
| 输出电流（典型值） | 16 mA |
| 工厂包装数量 | 50 |
| 制造商类型 | Differential Comparator |
| 典型的单电源电压 | 3|5|9|12|15|18|24|28 |
| 轨至轨 | No |
| 典型响应时间 | 1.5 |
| 最大功率耗散 | 1040 |
| 最大双电源电压 | ±18 |
| Maximum Input Bias Current | 0.25@5V |
| 欧盟RoHS指令 | Compliant |
| 最大电源电流 | 1@5V |
| 典型电压增益 | 100 |
| 电源类型 | Single|Dual |
| 最低工作温度 | -40 |
| 供应商封装形式 | PDIP W |
| 标准包装名称 | PDIP |
| 最高工作温度 | 105 |
| 最大单电源电压 | 36 |
| 最小双电源电压 | ±1 |
| 典型双电源电压 | ±3|±5|±9|±12|±15 |
| 引脚数 | 8 |
| Maximum Input Offset Voltage | 7@5V |
| 最小单电源电压 | 2 |
| 技术 | Bipolar |
| 铅形状 | Through Hole |
| 元件数 | 2 |
| 安装类型 | Through Hole |
| 电流 - 输入偏压（最大值） | 0.25µA @ 5V |
| 电流 - 静态（最大） | 2.5mA |
| 电压 - 输入偏移（最大） | 7mV @ 5V |
| 电流 - 输出（典型值）电流 | 16mA @ 5V |
| Voltage - Supply, Single/Dual (±) | 2 V ~ 36 V, ±1 V ~ 18 V |
| 供应商设备封装 | 8-DIP |
| 类型 | Differential |
| 其他名称 | LM2903NFS |
| 封装/外壳 | 8-DIP (0.300", 7.62mm) |
| RoHS指令 | Lead free / RoHS Compliant |
| 比较器类型 | Differential |
| 外形尺寸 | 9.6 x 6.4 x 3.4mm |
| 身高 | 3.4mm |
| 长度 | 9.6mm |
| 包装类型 | DIP |
| 典型双电源电压 | ±1 → ±18V |
| 典型的单电源电压 | 2 → 36 V |
| 宽度 | 6.4mm |
| 偏移电压 - 最大 | 7 mV |
| 系列 | LM2903 |
| 单位重量 | 0.030018 oz |
| 电源电流 - 最大 | 1 mA |
| 输出电流 - 典型值 | 16 mA |
| 输入偏置电流（典型值） | 65 nA |
| 输入失调电压 | 7 mV |
| 功率耗散 | 1040 W |
| 工作温度范围 | -40C to 105C |
| 元件数 | 2 |
| 输入电压范围 | -0.3/36 V |
| 工作温度分类 | Industrial |
| 电源要求 | Single/Dual |
| Dual Supply Voltage (Min) | �1 V |
| 弧度硬化 | No |
| 单电源电压（最小值） | 2 V |
| 单电源电压（最大值） | 36 V |
| 单电源电压（典型值） | 3/5/9/12/15/18/24/28 V |
| Dual Supply Voltage (Max) | �18 V |
| 电压增益（dB） | 100 dB |
| 电源电流 | 1 mA |
| 电流 - 输出（典型值） | 16mA @ 5V |
| 电流 - 输入偏置（最大值） | 0.25µA @ 5V |
| 供应商器件封装 | 8-DIP |
| 电压 - 电源，单/双 (±) | 2 V ~ 36 V, ±1 V ~ 18 V |
| 操作温度 | -40°C ~ 105°C |
| 电流 - 静态（最大值） | 2.5mA |
| 电压 - 输入失调（最大值） | 7mV @ 5V |
| 元件数 | 2 |
| 封装/外壳 | 8-DIP (0.300", 7.62mm) |
| 装配类型 | Through Hole |
| 典型双电源电压 | ±1 → ±18V |
| 比较器类型 | 通用 |
| 典型电压增益 | 200 V/mV |
| 最高工作温度 | +105 °C |
| 安装类型 | 通孔 |
| 高度 | 3.4mm |
| 电源类型 | 双，单 |
| 最低工作温度 | -40 °C |
| 典型响应时间 | 0.2 μs, 1.4 μs |
| 尺寸 | 9.6 x 6.4 x 3.4mm |
| 宽度 | 6.4mm |
| 封装类型 | PDIP |
| 引脚数目 | 8 |
| 长度 | 9.6mm |
| 每片芯片通道数目 | 2 |
| 输出类型 | 开路集电极 |
| 典型单电源电压 | 2 → 36 V |
| 工作电源电流 | 1 mA |
| Ib - Input Bias Current | 250 nA |
| 参考电压 | Yes |
| 工作电源电压 | 36 V |
| 品牌 | Fairchild Semiconductor |
| 关机 | No Shutdown |
| Ios - Input Offset Current | +/- 50 nA |
| Vos - Input Offset Voltage | 7 mV |
| Output Current per Channel | 16 mA |
| Pd - Power Dissipation | 1040 mW |
