fairchild semiconductor

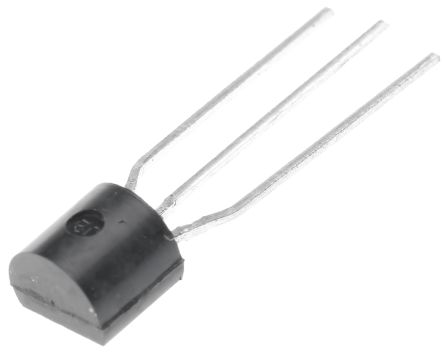

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 3TO-92 |
| 类型 | NPN |
| 引脚数 | 3 |
| 最大集电极发射极电压 | 400 V |
| 集电极最大直流电流 | 0.3 A |
| 最小直流电流增益 | 40@1mA@10V|50@10mA@10V|45@50mA@10V|40@100mA@10V |
| 最大集电极发射极饱和电压 | 0.4@0.1mA@1mA|0.5@1mA@10mA|0.75@5mA@50mA V |
| 最大集电极基极电压 | 500 V |
| 工作温度 | -55 to 150 °C |
| 最大功率耗散 | 625 mW |
| 安装 | Through Hole |
| 标准包装 | Ammo Pack |
| 集电极最大直流电流 | 0.3 |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 150 |
| 标准包装名称 | TO-92 |
| 最低工作温度 | -55 |
| 最大功率耗散 | 625 |
| 最大基地发射极电压 | 6 |
| 封装 | Ammo |
| 每个芯片的元件数 | 1 |
| 最大集电极基极电压 | 500 |
| 供应商封装形式 | TO-92 |
| 最大集电极发射极电压 | 400 |
| 铅形状 | Formed |
| 电流 - 集电极（ Ic）（最大） | 300mA |
| 晶体管类型 | NPN |
| 安装类型 | Through Hole |
| 下的Vce饱和度（最大） Ib，Ic条件 | 750mV @ 5mA, 50mA |
| 电流 - 集电极截止（最大） | 500nA |
| 电压 - 集电极发射极击穿（最大） | 400V |
| 供应商设备封装 | TO-92-3 |
| 功率 - 最大 | 625mW |
| 封装/外壳 | TO-226-3, TO-92-3 (TO-226AA) Formed Leads |
| 直流电流增益（ hFE）（最小值） Ic，Vce时 | 50 @ 10mA, 10V |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | KSP44TACT |
| 类别 | Bipolar Small Signal |
| 配置 | Single |
| 外形尺寸 | 5.33 x 5.2 x 4.19mm |
| 身高 | 5.33mm |
| 长度 | 5.2mm |
| 最大的基射极饱和电压 | 0.75 V |
| 最大基地发射极电压 | 6 V |
| 最高工作温度 | +150 °C |
| 最低工作温度 | -55 °C |
| 包装类型 | TO-92 |
| 宽度 | 4.19mm |
| 工厂包装数量 | 2000 |
| 晶体管极性 | NPN |
| 发射极 - 基极电压VEBO | 6 V |
| 安装风格 | Through Hole |
| 产品种类 | Transistors Bipolar - BJT |
| 直流集电极/增益hfe最小值 | 50 |
| 直流电流增益hFE最大值 | 200 |
| 单位重量 | 0.006279 oz |
| 集电极 - 发射极最大电压VCEO | 400 V |
| RoHS | RoHS Compliant |
| 连续集电极电流 | 0.3 A |
| 集电极 - 发射极饱和电压 | 0.75 V |
| 系列 | KSP44 |
| 集电极 - 基极电压VCBO | 500 V |
| 集电极电流（ DC）（最大值） | 0.3 A |
| 集电极 - 基极电压 | 500 V |
| 集电极 - 发射极电压 | 400 V |
| 发射极 - 基极电压 | 6 V |
| 功率耗散 | 0.625 W |
| 工作温度范围 | -55C to 150C |
| 元件数 | 1 |
| 直流电流增益（最小值） | 40 |
| 工作温度分类 | Military |
| 弧度硬化 | No |
| 集电极电流（DC ） | 0.3 A |
| 直流电流增益 | 40 |
| Collector Emitter Voltage V(br)ceo | :400V |
| 功耗 | :625mW |
| DC Collector Current | :300mA |
| DC Current Gain hFE | :50 |
| Operating Temperature Max | :150°C |
| No. of Pins | :3 |
| Weight (kg) | 0 |
| Tariff No. | 85412900 |
| Transistor Case Style | :TO-92 |
| MSL | :MSL 1 - Unlimited |
| SVHC | :No SVHC (20-Jun-2013) |
| Collector Emitter Voltage Vces | :750mV |
| Current Ic Continuous a Max | :50mA |
| Hfe Min | :40 |
| 端接类型 | :Through Hole |
