Fairchild Semiconductor

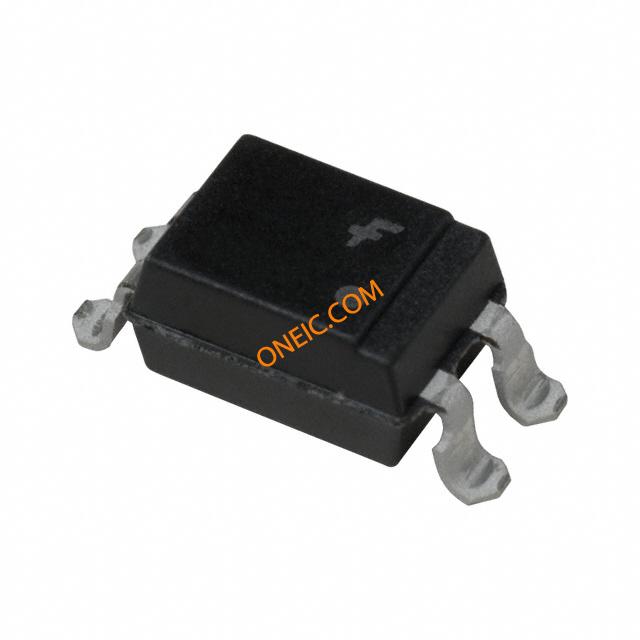

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 产品种类 | Transistor Output Optocouplers |
| RoHS | RoHS Compliant |
| 输入类型 | AC |
| 最大集电极发射极电压 | 70 V |
| 最大集电极发射极饱和电压 | 0.2 V |
| 隔离电压 | 5000 Vrms |
| 电流传输比 | 150 % |
| 最大正向二极管电压 | 1.5 V |
| 最大输入二极管电流 | 50 mA |
| 最大集电极电流 | 50 mA |
| 最大功率耗散 | 200 mW |
| 最高工作温度 | + 100 C |
| 最低工作温度 | - 55 C |
| 封装/外壳 | PDIP-4 Gull Wing |
| 封装 | Reel |
| 最大下降时间 | 18 us |
| 最大上升时间 | 18 us |
| 每个芯片的通道数 | 1 Channel |
| 输出设备 | NPN Phototransistor |
| 输出类型 | DC |
| 工厂包装数量 | 750 |
| 零件号别名 | H11AA814ASD_NL |
| 寿命 | Obsolete |
| Package Width | 7(Max) |
| 安装 | Surface Mount |
| 最小绝缘电压 | 5000 |
| PCB | 4 |
| 最大下降时间 | 18 |
| 最大功率耗散 | 200 |
| 最大集电极发射极饱和电压 | 200 |
| 欧盟RoHS指令 | Compliant |
| Maximum Input Current | 50 |
| 引脚数 | 4 |
| 最低工作温度 | -55 |
| 供应商封装形式 | PDIP SMD Black |
| 标准包装名称 | PDIP SMD |
| 最高工作温度 | 100 |
| 最大上升时间 | 18 |
| Maximum Forward Voltage | 1.5 |
| Package Length | 5.1(Max) |
| 最大集电极发射极电压 | 70 |
| Package Height | 4(Max) |
| Maximum Current Transfer Ratio | 150 |
| 最大集电极电流 | 50 |
| 铅形状 | Gull-wing |
| 电流 - 输出/通道 | 50mA |
| 电流传输比（最小值） | 50% @ 1mA |
| 安装类型 | Surface Mount |
| 电流传输比（最大） | 150% @ 1mA |
| 下的Vce饱和度（最大） | 200mV |
| 电压 - 输出 | 70V |
| 通道数 | 1 |
| 标准包装 | 1,000 |
| 电流 - DC正向（If ） | 50mA |
| 电压 - 隔离 | 5300Vrms |
| 封装/外壳 | 4-SMD |
| RoHS指令 | Lead free / RoHS Compliant |
