fairchild semiconductor

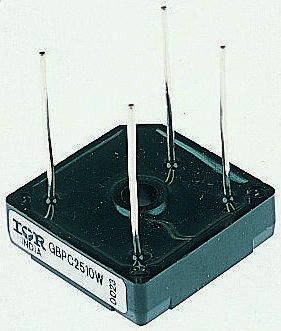

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 4Case GBPC-W |
| 配置 | Single |
| 桥型 | Single Phase |
| 峰值反向重复电压 | 400 V |
| 峰值反向电流 | 5 uA |
| 峰值平均正向电流 | 35@Ta=55C A |
| 峰值正向电压 | 1.1@17.5A V |
| 工作温度 | -55 to 150 °C |
| 安装 | Screw |
| 标准包装 | Bulk |
| 供应商封装形式 | Case GBPC-W |
| 标准包装名称 | Case GBPC-W |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 150 |
| 峰值不重复正向浪涌电流 | 400 |
| Peak RMS Reverse Voltage | 280 |
| 峰值平均正向电流 | 35@Ta=55C |
| 峰值反向重复电压 | 400 |
| 封装 | Bulk |
| 峰值反向电流 | 5 |
| 最大功率耗散 | 83300 |
| 最低工作温度 | -55 |
| 引脚数 | 4 |
| 铅形状 | Through Hole |
| 安装类型 | Through Hole |
| 供应商设备封装 | GBPC-W |
| 电压 - 峰值反向（最大） | 400V |
| 电流 - DC正向（If ） | 35A |
| 封装/外壳 | 4-Square, GBPC-W |
| 速度 | Standard Recovery >500ns, > 200mA (Io) |
| 二极管类型 | Single Phase |
| RoHS指令 | Lead free / RoHS Compliant |
| 工厂包装数量 | 50 |
| 峰值反向电压 | 400 V |
| 宽度 | 29 mm |
| 封装/外壳 | GBPC-W |
| 零件号别名 | GBPC3504W_NL |
| 安装风格 | Through Hole |
| 产品 | Single Phase Bridge |
| 产品种类 | Bridge Rectifiers |
| 最大反向漏泄电流 | 5 uA |
| 单位重量 | 0.607065 oz |
| 最高工作温度 | + 150 C |
| 正向电压下降 | 1.1 V |
| 长度 | 29 mm |
| RoHS | RoHS Compliant |
| 最大RMS反向电压 | 280 V |
| 正向连续电流 | 35 A |
| 身高 | 11.23 mm |
| 功率耗散 | 83.3 W |
| 最低工作温度 | - 55 C |
| 系列 | GBPC3504 |
| 最大浪涌电流 | 400 A |
| No. of Phases | :Single |
| Repetitive Reverse Voltage Vrrm Max | :400V |
| Forward Current If(AV) | :35A |
| Forward Voltage VF Max | :1.1V |
| Bridge Rectifier Case Style | :GBPC-W |
| No. of Pins | :4 |
| Diode Mounting Type | :Through Hole |
| Operating Temperature Min | :-55°C |
| Operating Temperature Max | :150°C |
| MSL | :- |
| SVHC | :No SVHC (20-Jun-2013) |
| 外部深度 | :29mm |
| External Length / Height | :11.23mm |
| 外宽 | :29mm |
| Forward Surge Current Ifsm Max | :400A |
| 工作温度范围 | :-55°C to +150°C |
| 功耗 | :83.3W |
| RMS Input Voltage | :280V |
| 端接类型 | :Screw |
| Weight (kg) | 1.06 |
| Tariff No. | 85411000 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
