fairchild semiconductor

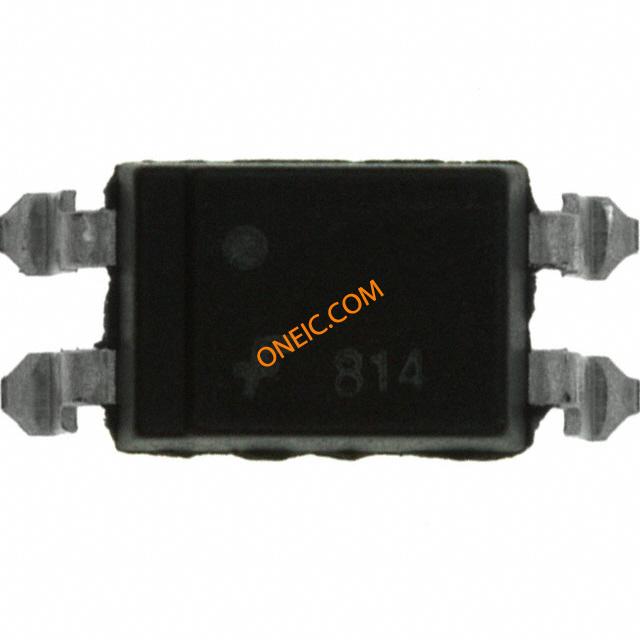

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 4PDIP SMD Black |
| 输入类型 | AC |
| 输出类型 | DC |
| 每个芯片的通道数 | 1 |
| 典型正向电压 | 1.2 V |
| 最大集电极发射极电压 | 70 V |
| 最大上升时间 | 18 us |
| 最大正向电压 | 1.4 V |
| 最小绝缘电压 | 5000 Vrms |
| 最大集电极发射极饱和电压 | 200 mV |
| 最大电流传输比@电流 | 300 % |
| 最大输入电流 | 50 mA |
| 最大功率耗散 | 200 mW |
| 工作温度 | -55 to 105 °C |
| 标准包装 | Tape & Reel |
| 产品种类 | Transistor Output Optocouplers |
| RoHS | RoHS Compliant |
| 隔离电压 | 5000 Vrms |
| 电流传输比 | 300 % |
| 最大正向二极管电压 | 1.4 V |
| 最大输入二极管电流 | 50 mA |
| 最大集电极电流 | 50 mA |
| 最高工作温度 | + 105 C |
| 最低工作温度 | - 55 C |
| 封装/外壳 | PDIP-4 Gull Wing |
| 系列 | FOD814 |
| 封装 | Reel |
| 最大下降时间 | 18 us |
| 输出设备 | NPN Phototransistor |
| 工厂包装数量 | 1000 |
| 最小绝缘电压 | 5000 |
| 最大下降时间 | 18 |
| 最大功率耗散 | 200 |
| 最大集电极发射极饱和电压 | 200 |
| 欧盟RoHS指令 | Compliant |
| 最大输入电流 | 50 |
| 最大集电极发射极电压 | 70 |
| 最低工作温度 | -55 |
| 供应商封装形式 | PDIP SMD Black |
| 标准包装名称 | PDIP SMD |
| 最高工作温度 | 105 |
| 最大上升时间 | 18 |
| 最大正向电压 | 1.4 |
| 引脚数 | 4 |
| Maximum Current Transfer Ratio | 300 |
| 最大集电极电流 | 50 |
| 铅形状 | Gull-wing |
| 电流 - 输出/通道 | ±50mA |
| 电流传输比（最小值） | 20% @ 1mA |
| 安装类型 | Surface Mount |
| 电流传输比（最大） | 300% @ 1mA |
| 下的Vce饱和度（最大） | 200mV |
| 电压 - 输出 | 70V |
| 通道数 | 1 |
| 电流 - DC正向（If ） | ±50mA |
| 电压 - 隔离 | 5000Vrms |
| 其他名称 | FOD814SDTR |
| 封装/外壳 | 4-SMD |
| RoHS指令 | Lead free / RoHS Compliant |
| 单位重量 | 0.025397 oz |
| 集电极电流（ DC）（最大值） | 0.05 A |
| 集电极 - 发射极电压 | 70 V |
| 集电极 - 发射极饱和电压 | 0.2 V |
| 功率耗散 | 0.2 W |
| 安装 | Surface Mount |
| 工作温度范围 | -55C to 105C |
| 包装类型 | PDIP-B SMD |
| 上升时间 | 18000 ns |
| 元件数 | 1 |
| 工作温度分类 | Industrial |
| 正向电压 | 1.4 V |
| 正向电流 | 50 mA |
| 下降时间 | 18000 ns |
| 弧度硬化 | No |
| 删除 | Compliant |
| 集电极电流（DC ） | 0.05 A |
| If - Forward Current | 50 mA |
| 品牌 | Fairchild Semiconductor |
| 配置 | 1 Channel |
| Vf - Forward Voltage | 1.4 V |
| 长度 | 5.1 mm |
| 身高 | 4 mm |
| 安装风格 | SMD/SMT |
| Pd - Power Dissipation | 200 mW |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
