fairchild semiconductor

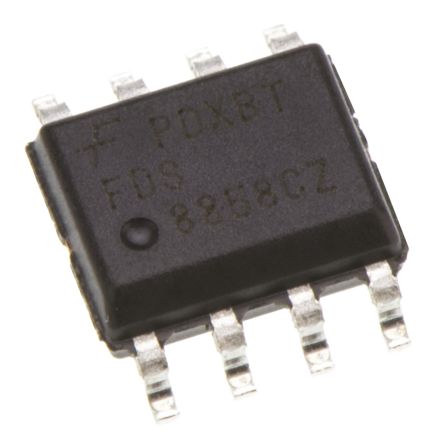

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 8SOIC N |
| 渠道类型 | N|P |
| 通道模式 | Enhancement |
| 最大漏源电压 | 30 V |
| 最大连续漏极电流 | 8.6@N Channel|7.3@P Channel A |
| RDS -于 | 17@10V@N Channel|20.5@10V@P Channel mOhm |
| 最大门源电压 | ±20@N Channel|±25@P Channel V |
| 典型导通延迟时间 | 7@N Channel|9@P Channel ns |
| 典型上升时间 | 3@N Channel|10@P Channel ns |
| 典型关闭延迟时间 | 19@N Channel|33@P Channel ns |
| 典型下降时间 | 3@N Channel|16@P Channel ns |
| 工作温度 | -55 to 150 °C |
| 安装 | Surface Mount |
| 标准包装 | Cut Tape |
| 标准包装 | Tape & Reel |
| 最大门源电压 | ±20@N Channel|±25@P Channel |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 150 |
| 标准包装名称 | SOIC |
| 最低工作温度 | -55 |
| 封装 | Tape and Reel |
| Maximum Drain Source Resistance | 17@10V@N Channel|20.5@10V@P Channel |
| 最大漏源电压 | 30 |
| 每个芯片的元件数 | 2 |
| 供应商封装形式 | SOIC N |
| 最大功率耗散 | 1600 |
| 最大连续漏极电流 | 8.6@N Channel|7.3@P Channel |
| 引脚数 | 8 |
| 铅形状 | Gull-wing |
| FET特点 | Logic Level Gate |
| 安装类型 | Surface Mount |
| 电流 - 连续漏极（Id ） @ 25 °C | 8.6A, 7.3A |
| 的Vgs（th ） （最大）@ Id | 3V @ 250µA |
| 漏极至源极电压（Vdss） | 30V |
| 供应商设备封装 | SO-8 |
| 开态Rds（最大）@ Id ，V GS | 17 mOhm @ 8.6A, 10V |
| FET型 | N and P-Channel |
| 功率 - 最大 | 900mW |
| 输入电容（Ciss ） @ VDS | 1205pF @ 15V |
| 其他名称 | FDS8858CZTR |
| 闸电荷（Qg ） @ VGS | 24nC @ 10V |
| 封装/外壳 | 8-SOIC (0.154", 3.90mm Width) |
| RoHS指令 | Lead free / RoHS Compliant |
| 类别 | Power MOSFET |
| 配置 | Dual, Dual Drain |
| 外形尺寸 | 5 x 4 x 1.5mm |
| 身高 | 1.5mm |
| 长度 | 5mm |
| 最大漏源电阻 | 0.017 (N-Channel) Ω, 0.021 (P-Channel) Ω |
| 最高工作温度 | +150 °C |
| 最大功率耗散 | 1.6 W |
| 最低工作温度 | -55 °C |
| 包装类型 | SOIC N |
| 典型栅极电荷@ VGS | 17 nC @ 10 V (N-Channel), 33 nC @ 10 V (P-Channel) |
| 典型输入电容@ VDS | 1675 pF @ 15 V (P-Channel), 905 pF @ 15 V (N-Channel) |
| 宽度 | 4mm |
| 频率（最大） | Not Required MHz |
| 输出功率（最大） | Not Required W |
| 功率耗散 | 1.6 W |
| 噪声系数 | Not Required dB |
| 工作温度范围 | -55C to 150C |
| 极性 | N/P |
| 类型 | Power MOSFET |
| 元件数 | 2 |
| 工作温度分类 | Military |
| 漏极效率 | Not Required % |
| 漏源导通电压 | 30 V |
| 功率增益 | Not Required dB |
| 弧度硬化 | No |
| 晶体管极性 | :N and P Channel |
| Continuous Drain Current Id | :8.6A |
| Drain Source Voltage Vds | :30V |
| On Resistance Rds(on) | :17mohm |
| Rds(on) Test Voltage Vgs | :10V |
| Threshold Voltage Vgs | :1.6V |
| 功耗 | :2W |
| Operating Temperature Min | :-55°C |
| Operating Temperature Max | :150°C |
| Transistor Case Style | :SOIC |
| No. of Pins | :8 |
| MSL | :MSL 1 - Unlimited |
| SVHC | :No SVHC (16-Dec-2013) |
| Cont Current Id N Channel 2 | :8.6A |
| Cont Current Id P Channel | :7.3A |
| Current Id Max | :8.6A |
| No. of Transistors | :2 |
| On State Resistance N Channel Max | :17mohm |
| On State Resistance P Channel Max | :20.5mohm |
| 工作温度范围 | :-55°C to +150°C |
| Pulse Current Idm N Channel 2 | :20A |
| Pulse Current Idm P Channel | :20A |
| 端接类型 | :SMD |
| Voltage Vds Typ | :30V |
| Voltage Vgs Max | :1.6V |
| Voltage Vgs Rds on Measurement | :10V |
| Weight (kg) | 0.0001 |
| Tariff No. | 85412900 |
