fairchild semiconductor

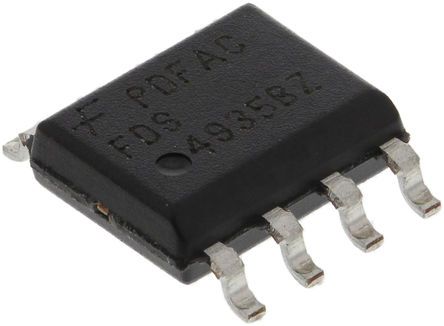

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 8SOIC N |
| 渠道类型 | P |
| 通道模式 | Enhancement |
| 最大漏源电压 | 30 V |
| 最大连续漏极电流 | 6 A |
| RDS -于 | 32@10V mOhm |
| 最大门源电压 | ±20 V |
| 典型导通延迟时间 | 13 ns |
| 典型上升时间 | 22 ns |
| 典型关闭延迟时间 | 47 ns |
| 典型下降时间 | 18 ns |
| 工作温度 | -55 to 150 °C |
| 安装 | Surface Mount |
| 标准包装 | Tape & Reel |
| 最大门源电压 | ±20 |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 150 |
| 标准包装名称 | SOIC |
| 最低工作温度 | -55 |
| 封装 | Tape and Reel |
| Maximum Drain Source Resistance | 32@10V |
| 最大漏源电压 | 30 |
| 每个芯片的元件数 | 2 |
| 供应商封装形式 | SOIC N |
| 最大功率耗散 | 2000 |
| 最大连续漏极电流 | 6 |
| 引脚数 | 8 |
| 铅形状 | Gull-wing |
| FET特点 | Logic Level Gate |
| 安装类型 | Surface Mount |
| 电流 - 连续漏极（Id ） @ 25 °C | 6A |
| 的Vgs（th ） （最大）@ Id | 3V @ 250µA |
| 漏极至源极电压（Vdss） | 30V |
| 供应商设备封装 | 8-SOIC N |
| 开态Rds（最大）@ Id ，V GS | 32 mOhm @ 6A, 10V |
| FET型 | 2 P-Channel (Dual) |
| 功率 - 最大 | 900mW |
| 输入电容（Ciss ） @ VDS | 1540pF @ 15V |
| 其他名称 | FDS6975TR |
| 闸电荷（Qg ） @ VGS | 20nC @ 5V |
| 封装/外壳 | 8-SOIC (0.154", 3.90mm Width) |
| RoHS指令 | Lead free / RoHS Compliant |
| 漏极电流（最大值） | 6 A |
| 频率（最大） | Not Required MHz |
| 栅源电压（最大值） | �20 V |
| 输出功率（最大） | Not Required W |
| 功率耗散 | 2 W |
| 噪声系数 | Not Required dB |
| 漏源导通电阻 | 0.032 ohm |
| 工作温度范围 | -55C to 150C |
| 包装类型 | SOIC N |
| 极性 | P |
| 类型 | Power MOSFET |
| 元件数 | 2 |
| 工作温度分类 | Military |
| 漏极效率 | Not Required % |
| 漏源导通电压 | 30 V |
| 功率增益 | Not Required dB |
| 弧度硬化 | No |
| 连续漏极电流 | 6 A |
| 晶体管极性 | :P Channel |
| Continuous Drain Current Id | :-6A |
| Drain Source Voltage Vds | :-30V |
| On Resistance Rds(on) | :25mohm |
| Rds(on) Test Voltage Vgs | :-10V |
| Threshold Voltage Vgs | :-1.7V |
| Weight (kg) | 0 |
| Tariff No. | 85412900 |
| 功耗 | :2W |
| Operating Temperature Min | :-55°C |
| Operating Temperature Max | :150°C |
| Transistor Case Style | :SOIC |
| No. of Pins | :8 |
| MSL | :MSL 1 - Unlimited |
| SVHC | :No SVHC (20-Jun-2013) |
| Continuous Drain Current Id, P Channel | :-6A |
| Current Id Max | :-6A |
| Current Temperature | :25°C |
| Drain Source Voltage Vds, P Channel | :-30V |
| Full Power Rating Temperature | :25°C |
| Module Configuration | :Dual |
| No. of Transistors | :2 |
| On Resistance Rds(on), P Channel | :0.025ohm |
| 工作温度范围 | :-55°C to +150°C |
| Pulse Current Idm | :20A |
| Reel Quantity | :2500 |
| SMD Marking | :FDS6975 |
| 胶带宽度 | :12mm |
| 端接类型 | :SMD |
| Voltage Vds | :30V |
| Voltage Vds Typ | :-30V |
| Voltage Vgs Max | :-1.7V |
| Voltage Vgs Rds on Measurement | :-10V |
| Voltage Vgs th Max | :-3V |
