fairchild semiconductor

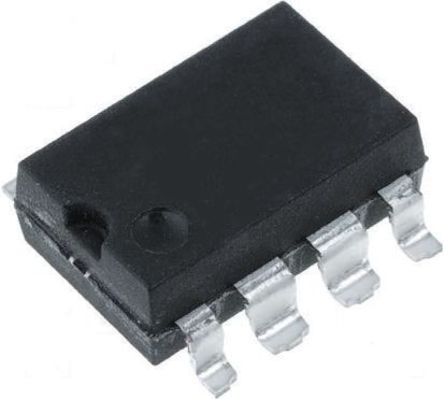

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 8PDIP SMD White |
| 输出类型 | DC |
| 每个芯片的通道数 | 1 |
| 典型正向电压 | 1.45 V |
| 最大集电极电流 | 8 mA |
| 最大正向电压 | 1.7 V |
| 最小绝缘电压 | 5000 Vrms |
| 最大电流传输比@电流 | 50 % |
| 最大输入电流 | 25 mA |
| 最大功率耗散 | 100 mW |
| 最大反向电压 | 5 V |
| 工作温度 | -40 to 100 °C |
| 标准包装 | Tape & Reel |
| RoHS | RoHS Compliant |
| 电流传输比 | 38 % |
| 数据传输速率 | 1 MBd |
| 最大正向二极管电压 | 1.7 V |
| 最大反向二极管电压 | 5 V |
| 最高工作温度 | + 100 C |
| 最低工作温度 | - 55 C |
| 封装/外壳 | SMD-8 |
| 系列 | 6N136 |
| 封装 | Reel |
| 下降时间 | 0.8 us |
| 正向电流 | 25 mA |
| 输入类型 | DC |
| 隔离电压 | 5000 Vrms |
| 输出设备 | Phototransistor |
| 上升时间 | 0.8 us |
| 工厂包装数量 | 1000 |
| 供应商封装形式 | PDIP SMD White |
| 标准包装名称 | PDIP SMD |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 100 |
| 最小绝缘电压 | 5000 |
| 最大正向电压 | 1.7 |
| 最大功率耗散 | 100 |
| 最大输入电流 | 25 |
| 最大反向电压 | 5 |
| 最大集电极电流 | 8 |
| 最低工作温度 | -40 |
| Maximum Current Transfer Ratio | 50 |
| 引脚数 | 8 |
| 铅形状 | Gull-wing |
| 电流 - 输出/通道 | 8mA |
| 电流传输比（最小值） | 19% @ 16mA |
| 安装类型 | Surface Mount |
| 电流传输比（最大） | 50% @ 16mA |
| 电压 - 输出 | -0.5 ~ 20 V |
| 通道数 | 1 |
| 电流 - DC正向（If ） | 25mA |
| 电压 - 隔离 | 5000Vrms |
| 封装/外壳 | 8-SMD, Gull Wing |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | 6N136SDMCT |
| 单位重量 | 0.025397 oz |
| 电压 - 输出（最大） | 20V |
| 供应商设备封装 | 8-SMD |
| Current - DC Forward (If) (Max) | 25mA |
| Voltage - Forward (Vf) (Typ) | 1.45V |
| Turn On / Turn Off Time (Typ) | 800ns, 800ns (Max) |
| 输出设备 | 光电晶体管 |
| 逻辑输出 | 是 |
| 最大正向电压 | 1.8V |
| 安装类型 | 表面安装 |
| 特殊功能 | 脉冲变压器更换，宽带宽模拟耦合 |
| 隔离电压 | 5000 V 交流 |
| 封装类型 | DIP |
| 针数目 | 8 |
| 最大输入电流 | 200 mA |
| 输入电流类型 | 直流 |
| 最大电流传输比 | 50% |
| 通道数目 | 1 |
| Vr - Reverse Voltage | 5 V |
| If - Forward Current | 16 mA |
| 品牌 | Fairchild Semiconductor |
| Vf - Forward Voltage | 1.45 V |
| Pd - Power Dissipation | 100 mW |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
