ROHM Semiconductor

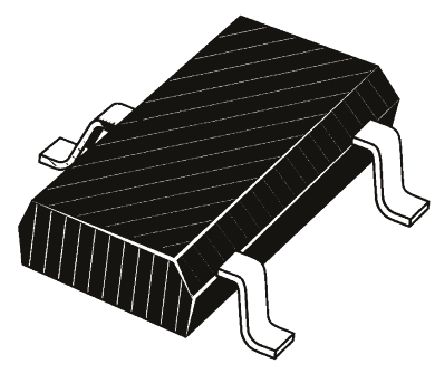

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 单位包 | 3000 |
| 最小起订量 | 3000 |
| 电流 - 集电极（ Ic）（最大） | 1.5A |
| 晶体管类型 | PNP |
| 安装类型 | Surface Mount |
| 频率 - 转换 | 400MHz |
| 下的Vce饱和度（最大） Ib，Ic条件 | 200mV @ 25mA, 500mA |
| 电流 - 集电极截止（最大） | 100nA (ICBO) |
| 标准包装 | 3,000 |
| 电压 - 集电极发射极击穿（最大） | 12V |
| 供应商设备封装 | TSMT3 |
| 封装 | Tape & Reel (TR) |
| 功率 - 最大 | 500mW |
| 封装/外壳 | TO-236-3, SC-59, SOT-23-3 |
| 直流电流增益（ hFE）（最小值） Ic，Vce时 | 270 @ 200mA, 2V |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | 2SB1709TLCT |
| 工厂包装数量 | 3000 |
| 增益带宽产品fT | 400 MHz |
| 产品种类 | Transistors Bipolar - BJT |
| 晶体管极性 | PNP |
| 发射极 - 基极电压VEBO | 6 V |
| 最大功率耗散 | 500 mW |
| 直流集电极/增益hfe最小值 | 270 at 200 mA at 2 V |
| 直流电流增益hFE最大值 | 270 at 200 mA at 2 V |
| 集电极 - 发射极最大电压VCEO | 12 V |
| 安装风格 | SMD/SMT |
| 集电极 - 基极电压VCBO | 15 V |
| 集电极最大直流电流 | 1.5 A |
| 配置 | Single |
| 最高工作温度 | + 150 C |
| RoHS | RoHS Compliant |
| 封装类型 | SC-96 |
| Board Level Components | Y |
| 最大直流集电极电流 | 1.5 A |
| 最高工作温度 | +150 °C |
| 晶体管类型 | PNP |
| 安装类型 | 表面贴装 |
| 最大集电极-发射极电压 | 12 V |
| 高度 | 0.95mm |
| 最大功率耗散 | 0.5 W |
| 宽度 | 1.8mm |
| 尺寸 | 3 x 1.8 x 0.95mm |
| 每片芯片元件数目 | 1 |
| 引脚数目 | 3 |
| 最小直流电流增益 | 270 |
| 长度 | 3mm |
| 晶体管配置 | 单 |
| 最大发射极-基极电压 | -6 V |
| 最大集电极-发射极饱和电压 | -200 mV |
| 最大工作频率 | 100 MHz |
| 最大集电极-基极电压 | -15 V |
| 集电极 - 发射极饱和电压 | - 85 mV |
| 长度 | 2.9 mm |
| 连续集电极电流 | - 1.5 A |
| 系列 | 2SB1709 |
| 身高 | 0.85 mm |
| Pd - Power Dissipation | 500 mW |
| 品牌 | ROHM Semiconductor |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
