rohm semiconductor

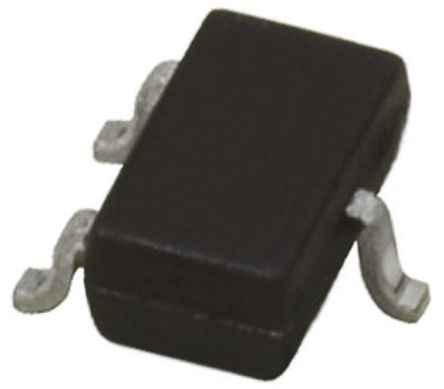

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 3SMT |
| 配置 | Single |
| 类型 | NPN |
| 最大集电极发射极电压 | 32 V |
| 峰值直流集电极电流 | 0.3 A |
| 最小直流电流增益 | 5000@0.1A@5V |
| 最大集电极发射极饱和电压 | 1.5@0.4mA@200mA V |
| 最大集电极基极电压 | 40 V |
| 安装 | Surface Mount |
| 标准包装 | Tape & Reel |
| 单位包 | 3000 |
| 最小起订量 | 3000 |
| 电流 - 集电极（ Ic）（最大） | 300mA |
| 晶体管类型 | NPN - Darlington |
| 安装类型 | Surface Mount |
| 频率 - 转换 | 250MHz |
| 下的Vce饱和度（最大） Ib，Ic条件 | 1.5V @ 400µA, 200mA |
| 电压 - 集电极发射极击穿（最大） | 32V |
| 供应商设备封装 | SMT3 |
| 封装 | Tape & Reel (TR) |
| 功率 - 最大 | 200mW |
| 封装/外壳 | TO-236-3, SC-59, SOT-23-3 |
| 直流电流增益（ hFE）（最小值） Ic，Vce时 | 5000 @ 100mA, 5V |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | 2SD1383KT146BCT |
| 工厂包装数量 | 3000 |
| 产品种类 | Transistors Darlington |
| 晶体管极性 | NPN |
| 发射极 - 基极电压VEBO | 6 V |
| 直流集电极/增益hfe最小值 | 5000 |
| 集电极最大直流电流 | 0.3 A |
| 最大集电极截止电流 | 1 uA |
| 集电极 - 发射极最大电压VCEO | 32 V |
| 安装风格 | SMD/SMT |
| 集电极 - 基极电压VCBO | 40 V |
| 最低工作温度 | - 55 C |
| 最高工作温度 | + 150 C |
| RoHS | RoHS Compliant |
| 删除 | Compliant |
| 集电极电流（DC ） | 0.3 A |
| 集电极 - 基极电压 | 40 V |
| 集电极 - 发射极电压 | 32 V |
| 发射极 - 基极电压 | 6 V |
| 工作温度范围 | -55C to 150C |
| 包装类型 | SMT |
| 引脚数 | 3 |
| 极性 | NPN |
| 元件数 | 1 |
| 工作温度分类 | Military |
| 弧度硬化 | No |
| 封装类型 | 表面安装 |
| Board Level Components | Y |
| 最高工作温度 | +150 °C |
| 晶体管类型 | NPN |
| 最大集电极-基极截止电流 | 1µA |
| 安装类型 | 表面贴装 |
| 最大连续集电极电流 | 0.3 A |
| 最大集电极-发射极电压 | 32 V |
| 高度 | 1.1mm |
| 最大功率耗散 | 0.2 W |
| 宽度 | 1.6mm |
| 尺寸 | 2.9 x 1.6 x 1.1mm |
| 每片芯片元件数目 | 1 |
| 引脚数目 | 3 |
| 最小直流电流增益 | 5000 |
| 长度 | 2.9mm |
| 晶体管配置 | 单 |
| 最大发射极-基极电压 | 6 V |
| 最大集电极-发射极饱和电压 | 1.5 V |
| 最大集电极-基极电压 | 40 V |
| 系列 | 2SD1383K |
| 品牌 | ROHM Semiconductor |
| 直流电流增益hFE最大值 | 5000 |
| 宽度 | 1.6 mm |
| 长度 | 2.9 mm |
| 身高 | 1.1 mm |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
