pulse

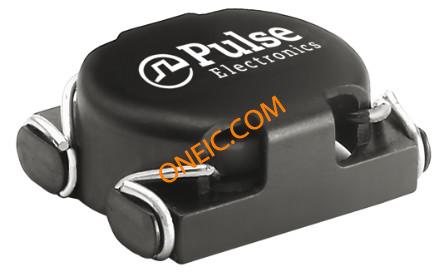

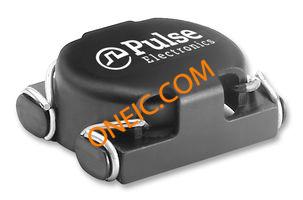

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 封装/外壳 | 30.99 X 25.4 X 12.7 |
| 类型 | Power |
| 电感 | 8|32 uH |
| 最大直流电流 | 24|12 A |
| 容差 | 15 % |
| 最大直流电阻 | 3.5|13.8 mOhm |
| 产品厚度 | 25.4 mm |
| 产品高度 | 12.7 mm |
| 标准包装 | Bulk |
| 产品种类 | Coupled Inductors |
| RoHS | RoHS Compliant |
| 电感 - 并行 | 3.2 uH |
| 电感 - 系列 | 12.8 uH |
| 端接类型 | SMD/SMT |
| 工作温度范围 | - 40 C to + 130 C |
| 系列 | HCCI-80 |
| 表壳厚度 | 12.7 mm |
| 表壳长度 | 30.99 mm |
| 表壳宽度 | 25.4 mm |
| 外形尺寸 | 25.4 mm W x 30.99 mm L x 12.7 mm H |
| 安装风格 | SMD/SMT |
| 线圈的数量 | 2 |
| 封装 | Bulk |
| 最大直流电阻 | 3.5m|13.8m |
| 产品长度 | 30.99 |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 130 |
| 最大直流电流 | 24|12 |
| 产品厚度 | 25.4 |
| 技术 | Wirewound |
| 产品高度 | 12.7 |
| 最低工作温度 | -40 |
| 电流 | 12A |
| 直流电阻（DCR ） | 13.8 mOhm Max |
| 安装类型 | Surface Mount |
| 电感 - 串行连接 | 12.8µH |
| 身高 | 0.500" (12.70mm) |
| 尺寸/尺寸 | 1.220" L x 1.000" W (30.99mm x 25.40mm) |
| 电感 - 并行连接 | 3.2µH |
| RoHS指令 | Lead free / RoHS Compliant |
| 深度 | 25.4mm |
| 长度 | 30.99mm |
| 最高工作温度 | +130°C |
| 最低工作温度 | -40°C |
| 屏蔽 | Yes |
| 工作温度范围 | -40C to 130C |
| 弧度硬化 | No |
| 故障率 | Not Required |
| 公差（ +或 - ） | 15% |
| 阻抗 | Not Required ohm |
| 军用标准 | Not Required |
| 产品长度（mm ） | 30.99 mm |
| 产品厚度（毫米） | 25.4 mm |
| 产品高度（mm ） | 12.7 mm |
| 直流电流 | 24000 mA |
| 直流电阻 | 0.0035 ohm |
| 产品直径（mm ） | Not Required mm |
| 产品范围 | :PULSE ENGG - HCCI-80 Series |
| Inductance Tolerance | :± 15% |
| DC Resistance Max | :3500µohm |
| RMS Current (Irms) | :24A |
| Case Dimensions | :30.99mm x 25.4mm x 12.7mm |
| SVHC | :No SVHC (20-Jun-2013) |
| DC Current Rating | :24A |
| Inductor Case Style | :SMD |
| No. of Pins | :4 |
| Weight (kg) | 0.000369 |
| Tariff No. | 85045095 |
