panasonic electric works

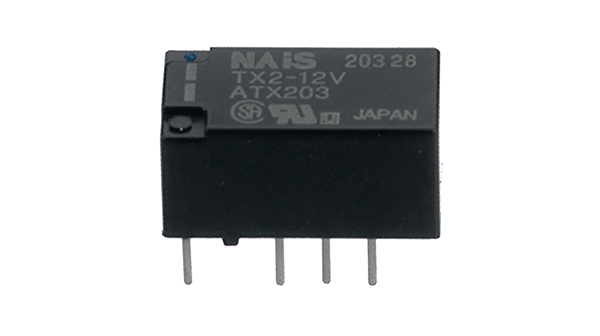

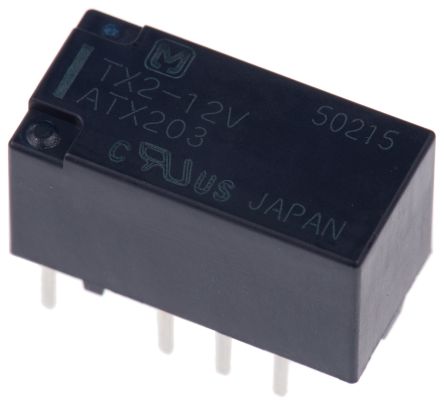

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | General Purpose Relay |
| 触点形式 | DPDT |
| 最大额定电流 | 2 A |
| 直流线圈电压 | 12 V |
| 安装 | Through Hole |
| 线圈电流 | 11.7 mA |
| 线圈电阻 | 1.028 KOhm |
| 触点材料 | Silver/Gold Clad |
| 最大直流额定电压 | 220 V |
| 工作温度 | -40 to 85 °C |
| 标准包装 | Rail / Tube |
| 产品种类 | Low Signal Relays - PCB |
| RoHS | RoHS Compliant By Exemption |
| 触点形式 | 2 Form C (DPDT-BM) |
| 触点额定电流 | 2 A |
| 线圈电压 | 12 VDC |
| 最大开关电流 | 2 A |
| 线圈类型 | Single Side Stable |
| 功耗 | 140 mW |
| 端接类型 | Solder Terminal |
| 隔离 | 20 dB at 1 GHz |
| 插入损耗 | 0.8 dB at 1 GHz |
| 联系额定值 | 2 A at 30 VDC |
| 封装 | Tube |
| 工厂包装数量 | 40 |
| 继电器结构 | Non-Latching |
| 线圈抑制二极管 | No |
| 最大额定电流 | 2 |
| 最大直流额定电压 | 220 |
| 最小压差电压 | 1.2VDC |
| 线圈电流 | 11.7 |
| 推到测试按钮 | No |
| 包装类型 | DIP |
| 最低工作温度 | -40 |
| 产品长度 | 15 |
| 最高工作温度 | 85 |
| 最大额定功率 | 60W |
| 欧盟RoHS指令 | Compliant |
| 线圈电阻 | 1.028K |
| 操作时间 | 4 |
| 直流线圈电压 | 12 |
| 产品厚度 | 7.4 |
| 端子数 | 8 |
| 产品高度 | 8.2 |
| 密封 | Sealed |
| 最大吸合电压 | 9VDC |
| LED指示灯 | No |
| 开启电压（最大值） | 9 VDC |
| 产品特点 | Sealed - Fully |
| 关闭电压（最小值） | 1.2 VDC |
| 线圈功率 | 140 mW |
| 继电器类型 | Telecom |
| 切换电压 | 220VDC - Max |
| 释放时间 | 4ms |
| 操作时间 | 4ms |
| 触点额定值（电流） | 2A |
| 安装类型 | Through Hole |
| RoHS指令 | Lead free / RoHS Compliant |
| 工作温度范围 | -40C to 85C |
| 吸合电压（最大值） | 9VDC |
| 引脚数 | 8 |
| 漏失电压（最小值） | 1.2VDC |
| 弧度硬化 | No |
| 安装风格 | Through Hole |
| 额定电压（ VDC ） | 220 V |
| 封装/外壳 | DIP |
| 产品长度（mm ） | 15 mm |
| 产品厚度（毫米） | 7.4 mm |
| 产品高度（mm ） | 8.2 mm |
| 线圈电压DC | 12V |
| 推到测试按钮 | No |
| 漏失电压 | 1.2VDC |
| 联系配置 | :DPST |
| Contact Current Max | :2A |
| Contact Voltage DC Nom | :30V |
| Coil Voltage VDC Nom | :12V |
| Coil Power Cont | :140mW |
| Relay Mounting | :Through Hole |
| 外部高度 | :8.2mm |
| 外宽 | :15mm |
| 外部深度 | :7.4mm |
| SVHC | :No SVHC (20-Jun-2013) |
| Weight (kg) | 0.0023 |
| Tariff No. | 85364110 |
| Brand/Series | TXSeries |
| ContactForm | DPDT |
| CurrentRating | 2A |
| Current,Rating | 2A |
| DielectricRating | 1000Megohms(Min.)@500VDC |
| 外形尺寸 | 0.591in.Lx0.291in.Wx0.331in.H |
| 功能 | HighVoltage |
| LatchType | SingleSideStable |
| Material,Contact | Gold-CladSilverAlloy |
| MountingType | PCB |
| NumberofPins | 8 |
| Power,Rating | 60W |
| RelayType | ElectroMechanical |
| 标准 | UL,CSA |
| Temperature,Operating,Maximum | 85°C |
| Temperature,Operating,Minimum | -40°C |
| 端子 | Solder |
| Voltage,Control | 12VDC |
| Voltage,Rating | 30VDC |
