Panasonic Electric Works

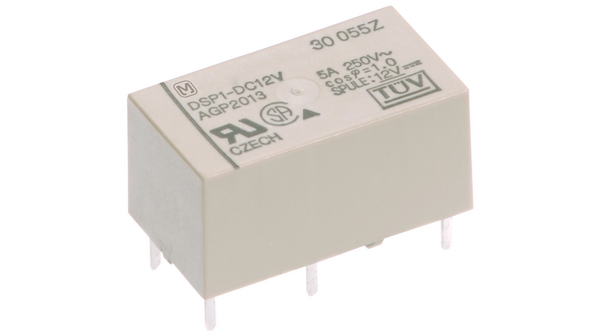

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 产品种类 | General Purpose Relays |
| RoHS | RoHS Compliant By Exemption |
| 触点形式 | 2 Form A (DPST-NO) |
| 线圈电压 | 12 V |
| 线圈电阻 | 480 Ohms |
| 线圈电流 | 25 mA |
| 安装风格 | Through Hole |
| 触点材料 | Silver Tin Oxide |
| 线圈端接 | Solder Terminal |
| 线圈类型 | Single Side Stable |
| 接触端子 | Solder Terminal |
| 封装 | Bulk |
| 功耗 | 300 mW |
| 工厂包装数量 | 50 |
| 类型 | Polarized Power Relay |
| 继电器结构 | Non-Latching |
| 线圈抑制二极管 | No |
| 安装 | Through Hole |
| 端接类型 | PC Pin |
| 最大额定电流 | 5 |
| 最大直流额定电压 | 30 |
| 最小压差电压 | 1.2VDC |
| 线圈电流 | 25 |
| 触点形式 | DPST-NO |
| 推到测试按钮 | No |
| 包装类型 | DIP |
| 最低工作温度 | -40 |
| 产品长度 | 20.2 |
| 最高工作温度 | 60 |
| 最大额定功率 | 150W|1.25kVA |
| 欧盟RoHS指令 | Compliant |
| 线圈电阻 | 480 |
| Operate Time | 10 |
| 直流线圈电压 | 12 |
| 产品厚度 | 11 |
| 端子数 | 6 |
| 最大交流电压额定值 | 250 |
| 产品高度 | 10.5 |
| 密封 | Sealed |
| 最大吸合电压 | 9.6VDC |
| LED指示灯 | No |
| 开启电压（最大值） | 9.6 VDC |
| 产品特点 | Sealed - Fully |
| 关闭电压（最小值） | 1.2 VDC |
| 线圈功率 | 300 mW |
| 继电器类型 | General Purpose |
| 切换电压 | 250VAC, 30VDC - Max |
| 释放时间 | 5ms |
| 工作温度 | -40°C ~ 60°C |
| 操作时间 | 10ms |
| 触点额定值（电流） | 5A |
| 标准包装 | 50 |
| 安装类型 | Through Hole |
| RoHS指令 | Lead free / RoHS Compliant |
| 产品范围 | :PANASONIC EW - DSP Series |
| Contact Current | :5A |
| Contact Voltage VAC | :250V |
| Contact Voltage VDC | :30V |
| 联系配置 | :DPST-NO |
| Weight (kg) | 0.004 |
| Tariff No. | 85364110 |
| Brand/Series | DS-PSeries |
| ContactForm | DPST-NO |
| CurrentRating | 5A |
| Current,Rating | 5A |
| Diameter,Mounting | 0.47in.Dia.(Hole) |
| 外形尺寸 | 0.795in.Lx0.433in.Wx0.413in.H |
| 功能 | Power |
| LatchType | SingleSideStable |
| Material,Contact | GoldFlashOverSilverAlloy |
| MountingType | PCB |
| NumberofPins | 6 |
| RelayType | ElectroMechanical |
| 标准 | UL,CSA,TUV |
| 端子 | Solder |
| Voltage,Control | 12VDC |
| Voltage,Rating | 380VAC |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
