Panasonic Electric Works

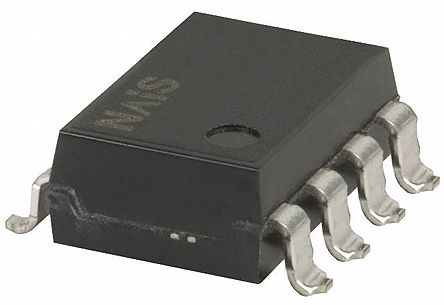

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 产品种类 | Solid State Relays - PCB Mount |
| RoHS | RoHS Compliant By Exemption |
| 控制电压范围 | 1.5 V to 5 V |
| 额定负载电压 | 350 V |
| 额定负载电流 | 120 mA |
| 触点形式 | 2 Form A (DPST-NO) |
| 输出设备 | MOSFET |
| 封装/外壳 | DIP-8 |
| 安装风格 | SMD/SMT |
| 输入到输出绝缘方法 | Photocoupler |
| 开启电阻（最大值） | 18 Ohms |
| 封装 | Tube |
| 产品类型 | PCB Mount |
| 工厂包装数量 | 40 |
| 端接类型 | Solder Pad |
| 包装宽度 | 6.4 |
| 安装 | Surface Mount |
| Maximum Off-State Leakage Current | 1 |
| 输入类型 | DC |
| PCB | 8 |
| 欧盟RoHS指令 | Compliant |
| 最大关闭时间 | 1 |
| Maximum Input Current | 50 |
| 输出类型 | AC|DC |
| Maximum Output Voltage | 350 |
| 最低工作温度 | -40 |
| 供应商封装形式 | PDIP SMD |
| 标准包装名称 | PDIP SMD |
| 最高工作温度 | 85 |
| 包装长度 | 9.86 |
| 引脚数 | 8 |
| I/O Isolation Voltage | 5000 |
| 线路安排 | 2 Form A |
| 包装高度 | 2.9 |
| 最大输出电流 | 0.12 |
| 最大开启时间 | 2 |
| 最大输入电压 | 1.5 |
| 铅形状 | Gull-wing |
| 继电器类型 | Relay |
| 安装类型 | Surface Mount |
| 负载电流 | 120mA |
| 电压 - 负载 | 0 ~ 350 V |
| 供应商设备封装 | 8-SMD |
| 导通状态电阻 | 25 Ohm |
| 电路 | DPST (2 Form A) |
| 标准包装 | 50 |
| 电压 - 电压 | 1.14VDC |
| 其他名称 | 255-1425-5 |
| 封装/外壳 | 8-SMD (0.300", 7.62mm) |
| RoHS指令 | Lead free / RoHS Compliant |
| 导通电阻 - 最大 | 18 Ohms |
| 输入电流 | 50 mA |
| 工作温度范围 | -40C to 85C |
| 包装类型 | PDIP SMD |
| 工作温度分类 | Industrial |
| 输入电压（最大值） | 1.5 V |
| 输出电压（最大值） | 350 V |
| 输入电流（最大） | 50 mA |
| 隔离电压 | 5000 V |
| 输出电流 | 120 mA |
| 弧度硬化 | No |
| 输入电压 | 1.5 V |
| 应用 | Modem,telephoneequipment,securityequipment,sensors |
| 电容 | 1.5pF |
| Capacitance,Output | 0.8pF(Typ.) |
| ContactForm | DPST-NO |
| CurrentRating | 0.120A |
| Current,Leakage | 1μA |
| Current,Rating | 120mA |
| 功能 | General-Purpose |
| MountingType | SMD |
| NumberofPins | 8 |
| 包装 | SOP-8 |
| RelayType | PhotoMOS |
| Resistance,On-State | 18Ohms(Typ.),Output |
| 标准 | cULus |
| Temperature,Operating,Minimum | -40°C |
| 端子 | SurfaceMount |
| Voltage,Rating | 350VAC/VDC |
| 关断漏电流 | 1 μA |
| 输出设备 | MOS 照片 |
| 最大负载电压 | 350 V |
| 控制电压范围 | 1.5 → 5 V |
| 安装类型 | 表面贴装 |
| 最小控制电压 | 1.5 V |
| 端子类型 | 表面贴装 |
| 高度 | 2.9mm |
| 触点配置 | DPNO |
| 负载电压范围 | 最大为 350V |
| 包装样式 | DIP |
| 工作温度范围 | -40 → +85°C |
| 最大控制电压 | 5 V |
| 最大负载电流 | 120 mA |
| 尺寸 | 9.86 x 6.4 x 2.9mm |
| 切换类型 | 交流/直流 |
| 深度 | 6.4mm |
| 长度 | 9.86mm |
| 最大接通时间 | 2 ms |
