Panasonic Electric Works

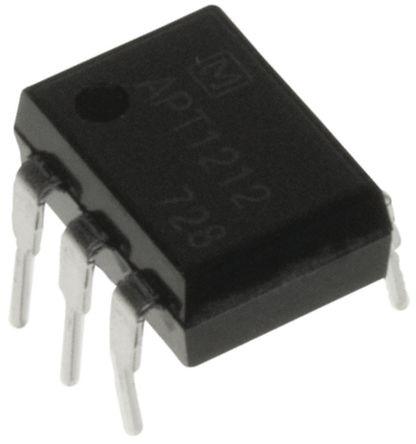

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 产品种类 | Triac & SCR Output Optocouplers |
| RoHS | RoHS Compliant |
| 输出设备 | PhotoTriac |
| 每个芯片的通道数 | 1 Channel |
| 隔离电压 | 5000 Vrms |
| 正向电流 | 50 mA |
| 正向电压 | 1.21 V |
| 最大触发电流 | 10 mA |
| 断态输出电压 - VDRM | 600 V |
| 最大连续输出电流 | 100 mA |
| 零交叉电路 | No |
| 封装 | Tube |
| 最高工作温度 | + 100 C |
| 最大开启时间 | 100 us |
| 最低工作温度 | - 40 C |
| 输出类型 | AC |
| 封装/外壳 | DIP-6 |
| 功率耗散 | 500 mW |
| 工厂包装数量 | 50 |
| 供应商封装形式 | PDIP |
| 标准包装名称 | PDIP |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 100 |
| 最低工作温度 | -40 |
| Maximum Input Current | 50 |
| 最大连续输出电流 | 100 |
| 最大功率耗散 | 500 |
| Maximum Reverse Voltage | 6 |
| Minimum Isolation Voltage | 5000 |
| Minimum Trigger Current | 10(Max) |
| 引脚数 | 5 |
| 铅形状 | Through Hole |
| 电流 - 输出/通道 | 100mA |
| 安装类型 | Through Hole |
| 电压 - 断路 | 600V |
| 供应商设备封装 | 6-DIP |
| 电流 - 维持（Ih ） | 300µA |
| 电流 - 栅极触发电流（ IGT ）（最大） | 10mA |
| 通道数 | 1 |
| 标准包装 | 50 |
| 电流 - DC正向（If ） | 50mA |
| 电压 - 隔离 | 5000Vrms |
| 封装/外壳 | 6-DIP (0.300", 7.62mm) |
| RoHS指令 | Lead free / RoHS Compliant |
| 联系配置 | SPST-NO |
| 深度 | 6.4mm |
| 身高 | 3.9mm |
| 长度 | 8.8mm |
| 最大控制电压 | 1.3 V |
| 最大负载电流 | 3.5 mA |
| 最大负载电压 | 600 V |
| Maximum Turn On Time | 100 μs |
| 最小控制电压 | 1.21 V |
| 最小负载电流 | 0.3 mA |
| 关闭状态漏泄电流 | 1 μA |
| 封装形式 | DIP6 |
| 开关类型 | Random |
| 终端类型 | Through Hole |
| 关断漏电流 | 1 μA |
| 输出设备 | 三端双向可控硅开关元件 |
| 最大负载电压 | 600 V |
| 控制电压范围 | 1.21 → 1.3 V |
| 安装类型 | PCB（印刷电路板）安装 |
| 最小控制电压 | 1.21 V |
| 端子类型 | 通孔 |
| 高度 | 3.9mm |
| 触点配置 | 单极常开 |
| 包装样式 | DIP6 |
| 工作温度范围 | -40 → +100°C |
| 最大控制电压 | 1.3 V |
| 最大负载电流 | 3.5 mA |
| 尺寸 | 8.8 x 6.4 x 3.9mm |
| 切换类型 | 随机 |
| 深度 | 6.4mm |
| 长度 | 8.8mm |
| 最小负载电流 | 0.3 mA |
| 最大接通时间 | 100 μs |
| If - Forward Current | 50 mA |
| 品牌 | Panasonic Industrial Devices |
| Pd - Power Dissipation | 500 mW |
| Vf - Forward Voltage | 1.21 V |
