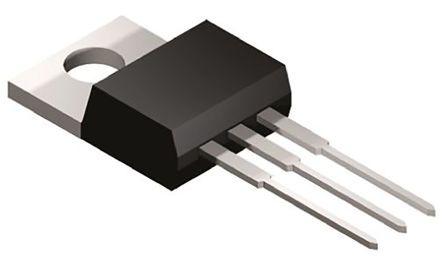

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 3TO-220AB |
| 配置 | Single |
| 类型 | PNP |
| 最大集电极发射极电压 | 60 V |
| 峰值直流集电极电流 | 5 A |
| 最小直流电流增益 | 1000@0.5A@3V|1000@3A@3V |
| 最大集电极发射极饱和电压 | 2@12mA@3A|4@20mA@5A V |
| 安装 | Through Hole |
| 标准包装 | Rail / Tube |
| 供应商封装形式 | TO-220AB |
| 标准包装名称 | TO-220 |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 150 |
| 最大集电极发射极电压 | 60 |
| Maximum Emitter Base Voltage | 5 |
| 封装 | Rail |
| 最大集电极发射极饱和电压 | 2@12mA@3A|4@20mA@5A |
| 每个芯片的元件数 | 1 |
| Maximum Collector Base Voltage | 60 |
| Maximum Continuous DC Collector Current | 5 |
| 最低工作温度 | -65 |
| 铅形状 | Through Hole |
| 引脚数 | 3 |
| 最大功率耗散 | 2000 |
| 电流 - 集电极( Ic)(最大) | 5A |
| 晶体管类型 | PNP - Darlington |
| 安装类型 | Through Hole |
| 下的Vce饱和度(最大) Ib,Ic条件 | 4V @ 20mA, 5A |
| 电流 - 集电极截止(最大) | 500µA |
| 电压 - 集电极发射极击穿(最大) | 60V |
| 供应商设备封装 | TO-220AB |
| 功率 - 最大 | 2W |
| 封装/外壳 | TO-220-3 |
| 直流电流增益( hFE)(最小值) Ic,Vce时 | 1000 @ 3A, 3V |
| 其他名称 | TIP125GOS |
| RoHS指令 | Lead free / RoHS Compliant |
| 外形尺寸 | 15.75 x 10.28 x 4.82mm |
| 身高 | 4.82mm |
| 长度 | 15.75mm |
| 最大集电极基极电压 | 60 V |
| 最大集电极截止电流 | 0.5mA |
| 最大连续集电极电流 | 8 A |
| 最大基地发射极电压 | 5 V |
| 最高工作温度 | +150 °C |
| 最大功率耗散 | 65 W |
| 最低工作温度 | -65 °C |
| 包装类型 | TO-220 |
| 宽度 | 10.28mm |
| 工厂包装数量 | 50 |
| 产品种类 | Transistors Darlington |
| 晶体管极性 | PNP |
| 发射极 - 基极电压VEBO | 5 V |
| 直流集电极/增益hfe最小值 | 1000 |
| 集电极最大直流电流 | 5 A |
| 集电极 - 发射极最大电压VCEO | 60 V |
| 安装风格 | Through Hole |
| 功率耗散 | 65 W |
| 集电极 - 基极电压VCBO | 60 V |
| RoHS | RoHS Compliant |
| 连续集电极电流 | 5 A |
| 集电极电流( DC)(最大值) | 5 A |
| 集电极 - 基极电压 | 60 V |
| 集电极 - 发射极电压 | 60 V |
| 集电极 - 发射极饱和电压 | 2 V |
| 发射极 - 基极电压 | 5 V |
| 工作温度范围 | -65C to 150C |
| 极性 | PNP |
| 元件数 | 1 |
| 工作温度分类 | Military |
| 弧度硬化 | No |
| 直流电流增益 | 1000 |
| 集电极电流(DC ) | 5 A |
| Current,Gain | 2500 |
| Current,Input | 120mA |
| Current,Output | 5A |
| PackageType | TO-220AB |
| PowerDissipation | 65W |
| PrimaryType | Si |
| Resistance,Thermal,JunctiontoAmbient | 62.5°C/W |
| Voltage,CollectortoEmitter,Saturation | 4V |
| Voltage,Input | 2.5V |
| Voltage,Output | 60V |
| 不同 Ib、Ic 时的 Vce 饱和值(最大值) | 4V @ 20mA, 5A |
| 晶体管类型 | PNP - Darlington |
| 电流 - 集电极截止(最大值) | 500µA |
| 不同 Ic、Vce 时的 DC 电流增益 (hFE)(最小值) | 1000 @ 3A, 3V |
| 封装/外壳 | TO-220-3 |
| 功率 - 最大值 | 2W |
| 电流 - 集电极 (Ic)(最大值) | 5A |
| 电压 - 集射极击穿(最大值) | 60V |
| 封装类型 | TO-220 |
| 最大集电极-发射极电压 | 60 V |
| Board Level Components | Y |
| 最高工作温度 | +150 °C |
| 最大集电极-基极截止电流 | 0.5mA |
| 安装类型 | 通孔 |
| 最大连续集电极电流 | 8 A |
| 最低工作温度 | -65 °C |
| 高度 | 4.82mm |
| 最大功率耗散 | 65 W |
| 宽度 | 10.28mm |
| 尺寸 | 15.75 x 10.28 x 4.82mm |
| 每片芯片元件数目 | 1 |
| 引脚数目 | 3 |
| 最小直流电流增益 | 1000 |
| 长度 | 15.75mm |
| 晶体管配置 | 单 |
| 最大发射极-基极电压 | 5 V |
| 最大集电极-发射极饱和电压 | 4 V |
| 最大集电极-基极电压 | 60 V |
| 系列 | TIP125 |
| Pd - Power Dissipation | 65 W |
| 品牌 | ON Semiconductor |
