on semiconductor

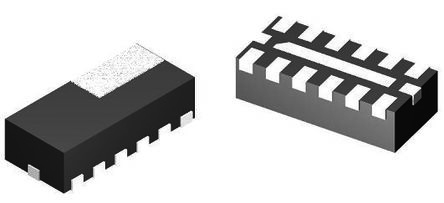

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 家庭 | NUF6010MU |
| 类型 | 6 Channel EMI Filter and Integrated ESD Protection |
| 最大衰减 | 20 dB |
| 工作频率 | 800 to 3000 MHz |
| 端子 | Flat Style |
| 最低工作温度 | -40 °C |
| 最高工作温度 | 85 °C |
| 安装 | Surface Mount |
| 标准包装 | Tape & Reel |
| メーカ | ON Semiconductor |
| 製品カテゴリ | EMIフィルタ |
| RoHS | RoHS 認証 |
| 最大 DC 抵抗 | 115 Ohms |
| 末端様式 | SMD/SMT |
| 動作温度範囲 | - 40 C to + 85 C |
| パッケージ/ケース | uDFN-12 |
| パッケージ化 | Reel |
| 製品 | EMI Filters |
| 工場パックの数量 | 3000 |
| 产品长度 | 2.5 |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 85 |
| 产品厚度 | 1.2 |
| 工作频率 | 800 to 3000 |
| 产品高度 | 0.55 |
| 封装 | Tape and Reel |
| 最大衰减 | 20 |
| 最低工作温度 | -40 |
| 中心/截止频率 | 250MHz (Cutoff) |
| 尺寸/尺寸 | 0.098" L x 0.047" W (2.50mm x 1.20mm) |
| ESD保护 | Yes |
| 衰减值 | 20dB @ 800MHz ~ 3GHz |
| 身高 | 0.022" (0.55mm) |
| 应用范围 | Data Lines for Mobile Devices |
| 工作温度 | -40°C ~ 85°C |
| 通道数 | 6 |
| 滤波器阶数 | 2nd |
| 电阻 - 通道（欧姆） | 100 |
| 值 | R = 100 Ohms, C = 7pF |
| 技术 | RC (Pi) |
| 封装/外壳 | 12-UFDFN Exposed Pad |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | NUF6010MUT2GOSCT |
| 工厂包装数量 | 3000 |
| 频率范围 | 800 MHz to 3 GHz |
| 产品种类 | EMI Network Filter Arrays |
| 表壳厚度 | 0.55 mm |
| 工作温度范围 | - 40 C to + 85 C |
| 电路类型 | RC (Pi) Filter |
| 端接类型 | SMD/SMT |
| 电阻 | 100 Ohms |
| 产品 | EMI Network Filter Arrays |
| 电容 | 7 pF |
| 表壳长度 | 2.5 mm |
| 封装/外壳 | uDFN-12 |
| 表壳宽度 | 1.2 mm |
| 元件数 | 12 |
| 截止频率 | 250 MHz |
| Brand/Series | NUFSeries |
| Current,Leakage | 100mA |
| FilterType | EMI |
| MountingType | Surface |
| 衰减值 | 20dB @ 800MHz ~ 3GHz |
| 滤波器阶数 | 2nd |
| 电阻 - 通道 (Ω) | 100 |
| 高度 | 0.022" (0.55mm) |
| 技术 | RC (Pi) |
| 数值 | R = 100 Ohms, C = 7pF |
| 中心/截止频率 | 250MHz (Cutoff) |
| 封装/外壳 | 12-UFDFN Exposed Pad |
| 类型 | Low Pass |
| 通道数 | 6 |
| ESD 保护 | Yes |
| 额定功率 | 600 mW |
| 电压范围 | 5 V |
| 宽度 | 1.2mm |
| 尺寸 | 2.5 x 1.2 x 0.5 mm |
| 深度 | 0.5mm |
| 长度 | 2.5mm |
| 系列 | NUF6010 |
| 品牌 | ON Semiconductor |
