on semiconductor

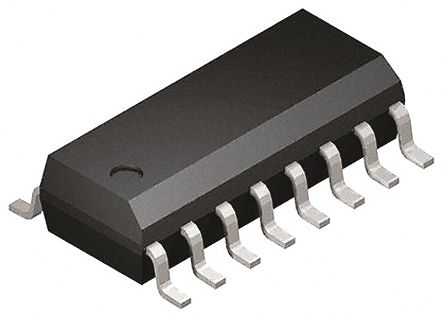

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 16SOIC |
| 类型 | Analog Multiplexer |
| 最大导通电阻 | 86@3V Ohm |
| 最大传输延迟总线到总线 | 40@2.5V|28@3V|23@4.5V|23@±3V ns |
| 多路复用器架构 | 2:1 |
| 最大开启时间 | 40@2.5V ns |
| 配置 | Triple 2:1 |
| 最小双电源电压 | ±1.25 V |
| 最大双电源电压 | ±3.3 V |
| 最小单电源电压 | 2.5 V |
| 最大单电源电压 | 5.5 V |
| 标准包装 | Tape & Reel |
| 产品种类 | Multiplexer Switch ICs |
| RoHS | RoHS Compliant |
| 通道数 | 3 |
| 开关次数 | 3 |
| 开启电阻（最大值） | 86 Ohms |
| 开启时间（最大值） | 40 ns |
| 关闭时间（最大值） | 40 ns |
| 传播延迟时间 | 40 ns |
| 工作电源电压 | 2.5 V to 5.5 V |
| 最高工作温度 | + 125 C |
| 安装风格 | SMD/SMT |
| 封装/外壳 | SOIC-16 |
| 最大功率耗散 | 500 mW |
| 最低工作温度 | - 55 C |
| 封装 | Reel |
| 工厂包装数量 | 2500 |
| 典型的单电源电压 | 3|5 |
| 安装 | Surface Mount |
| Package Width | 4(Max) |
| PCB | 16 |
| 最大导通电阻 | 86@3V |
| 最大功率耗散 | 500 |
| 最大双电源电压 | ±3.3 |
| Maximum Turn-Off Time | 40@2.5V |
| 欧盟RoHS指令 | Compliant |
| 电源类型 | Single|Dual |
| 每个芯片的通道数 | 3 |
| 最低工作温度 | -55 |
| 供应商封装形式 | SOIC |
| 标准包装名称 | SOIC |
| 最高工作温度 | 125 |
| 最大单电源电压 | 5.5 |
| 最小双电源电压 | ±1.25 |
| Typical Dual Supply Voltage | ±3 |
| 每个芯片的输入端数量 | 6 |
| Package Length | 10(Max) |
| 引脚数 | 16 |
| 每个芯片的输出端数量 | 3 |
| 最小单电源电压 | 2.5 |
| Package Height | 1.5(Max) |
| 最大开启时间 | 40@2.5V |
| 铅形状 | Gull-wing |
| 功能 | Multiplexer/Demultiplexer |
| 电路 | 3 x 2:1 |
| 安装类型 | Surface Mount |
| 供应商设备封装 | 16-SOIC |
| 电压电源 | Single, Dual Supply |
| 工作温度 | -55°C ~ 125°C |
| 电流 - 电源 | 40µA |
| 导通状态电阻 | 33 Ohm |
| Voltage - Supply, Single/Dual (±) | 3 V ~ 5 V, ±3 V |
| 封装/外壳 | 16-SOIC (0.154", 3.90mm Width) |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | NLAS4053DR2GOSCT |
| 在时间 - 最大 | 40 ns |
| 导通电阻 - 最大 | 86 Ohms |
| 关闭时间 - 最大 | 40 ns |
| 功能 | Multiplexer/Demultiplexer |
| 供应商器件封装 | 16-SOIC |
| 电压 - 电源，单/双 (±) | 3 V ~ 5 V, ±3 V |
| 操作温度 | -55°C ~ 125°C |
| 导通电阻 | 33 Ohm |
| 电压源 | Single, Dual Supply |
| 电路 | 3 x 2:1 |
| 封装/外壳 | 16-SOIC (0.154", 3.90mm Width) |
| 电流 - 电源 | 40µA |
| 典型双电源电压 | ±3V |
| 输入信号类型 | 单端 |
| 典型单电源电压 | 3 → 5 V |
| 开关类型 | 模拟多路复用器 |
| 配置 | 三路 3:1 |
| 高度 | 1.5mm |
| 电源类型 | 双，单 |
| 最低工作温度 | -55 °C |
| 安装类型 | 表面贴装 |
| 多路复用器结构 | 2:1 |
| 最大功率耗散 | 500 mW |
| 引脚数目 | 16 |
| 宽度 | 4mm |
| 封装类型 | SOIC |
| 最高工作温度 | +125 °C |
| 每个元件输出数目 | 1 |
| 长度 | 10mm |
| 输出信号类型 | 单端 |
| 尺寸 | 10 x 4 x 1.5mm |
| 每个元件输入数目 | 2 |
| 每片芯片通道数目 | 3 |
| 电源类型 | Single Supply, Dual Supply |
| 品牌 | ON Semiconductor |
| 长度 | 10 mm |
| 电源电压 - 最大 | 5.5 V |
| 电源电压 - 最小 | 2.5 V |
| 系列 | NLAS4053 |
| 身高 | 1.5 mm |
| 带宽 | 145 MHz |
| Pd - Power Dissipation | 500 mW |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
