on semiconductor

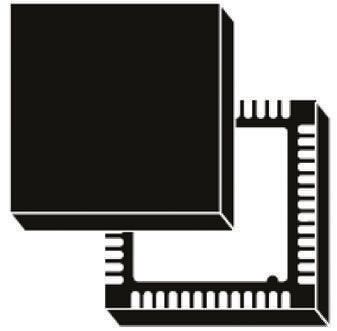

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 52QFN EP |
| 每个芯片的输出端数量 | 42 |
| 最大输入频率 | 400(Typ) MHz |
| 工作电源电压 | 3.3 V |
| 最低工作电源电压 | 3 V |
| 最大工作电源电压 | 3.6 V |
| 最大传播延迟时间@最大CL | 0.95@3V to 3.6V ns |
| 标准包装 | Trays |
| 典型工作电源电压 | 3.3 |
| 标准包装名称 | QFN |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 70 |
| 最大输入频率 | 400(Typ) |
| 封装 | Tray |
| PCB | 52 |
| 最低工作电源电压 | 3 |
| 最大工作电源电压 | 3.6 |
| Package Width | 8 |
| 安装 | Surface Mount |
| 供应商封装形式 | QFN EP |
| Package Length | 8 |
| 最低工作温度 | -40 |
| 类型 | Fanout Buffer |
| 引脚数 | 52 |
| 铅形状 | No Lead |
| 比率 - 输入 | 1:21 |
| 安装类型 | Surface Mount |
| 差分 - 输入 | Yes/Yes |
| 输入 | CML, LVCMOS, LVDS, LVPECL, LVTTL |
| 供应商设备封装 | 52-QFN (8x8) |
| 频率 - 最大 | 400MHz |
| 电压 - 电源 | 3 V ~ 3.6 V |
| 输出 | HCSL |
| 工作温度 | -40°C ~ 70°C |
| 电路数 | 1 |
| 封装/外壳 | 52-VFQFN Exposed Pad |
| RoHS指令 | Lead free / RoHS Compliant |
| 输出数 | 42 |
| 产品种类 | Clock Buffer |
| 工厂包装数量 | 260 |
| 安装风格 | SMD/SMT |
| 传播延迟 - 最大 | 0.95 ns |
| 电源电压 - 最大 | 3.6 V |
| 最低工作温度 | - 40 C |
| 封装/外壳 | QFN-52 EP |
| 最大输入频率 | 400 MHz |
| 最高工作温度 | + 70 C |
| 电源电压 - 最小 | 3 V |
| RoHS | RoHS Compliant |
| 输出 | HCSL |
| 电路数量 | 1 |
| 供应商器件封装 | 52-QFN (8x8) |
| 操作温度 | -40°C ~ 70°C |
| 电压 - 电源 | 3 V ~ 3.6 V |
| 类型 | Fanout Buffer (Distribution) |
| 频率 - 最大值 | 400MHz |
| 封装/外壳 | 52-VFQFN Exposed Pad |
| 比率 - 输入/输出 | 1:21 |
| 差分 - 输入/输出 | Yes/Yes |
| 输入 | CML, LVCMOS, LVDS, LVPECL, LVTTL |
| 逻辑系列 | CML，LVDS，LVPECL |
| 工作模式 | 差分 |
| 输入信号类型 | CML、LVDS、LVPECL |
| 逻辑功能 | 时钟驱动器 |
| 最高工作温度 | +70 °C |
| 时钟输入数目 | 1 |
| 引脚数目 | 52 |
| 安装类型 | 表面贴装 |
| 最低工作温度 | -40 °C |
| 高度 | 1mm |
| 宽度 | 8mm |
| 封装类型 | QFN |
| 输出逻辑电平 | HCSL |
| 最大工作电源电压 | 3.6 V |
| 长度 | 8mm |
| 最小工作电源电压 | 3 V |
| 尺寸 | 8 x 8 x 1mm |
| 系列 | NB4N121K |
| 品牌 | ON Semiconductor |
| 身高 | 1 mm |
| 长度 | 8 mm |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
