on semiconductor

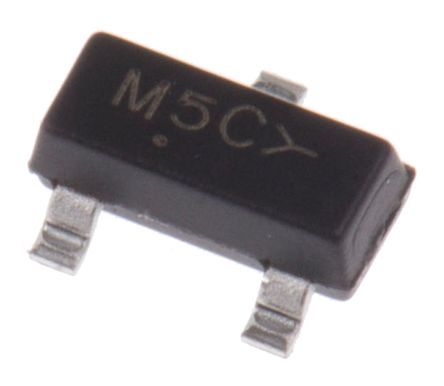

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 3SOT-23 |
| 类型 | Small Signal Switching Diode |
| 配置 | Dual Series |
| 峰值反向重复电压 | 100 V |
| 峰值平均正向电流 | 0.2 A |
| 峰值反向恢复时间 | 4 ns |
| 峰值反向电流 | 3 uA |
| 峰值正向电压 | 1.1@0.1A V |
| 峰值不重复浪涌电流 | 0.5 A |
| 工作温度 | -55 to 150 °C |
| 安装 | Surface Mount |
| 标准包装 | Tape & Reel |
| 峰值反向电流 | 3 |
| 包装宽度 | 1.3 |
| PCB | 3 |
| 最大功率耗散 | 300 |
| 欧盟RoHS指令 | Compliant |
| 峰值正向电压 | 1.1@0.1A |
| 峰值反向重复电压 | 100 |
| 最低工作温度 | -55 |
| 峰值反向恢复时间 | 4 |
| 供应商封装形式 | SOT-23 |
| 标准包装名称 | SOT-23 |
| 最高工作温度 | 150 |
| 包装长度 | 2.9 |
| Operating Junction Temperature | -55 to 150 |
| 引脚数 | 3 |
| 最大连续正向电流 | 0.2 |
| 包装高度 | 0.94 |
| 封装 | Tape and Reel |
| 铅形状 | Gull-wing |
| 电流 - 平均整流（Io ） （每个二极管） | 200mA (DC) |
| 安装类型 | Surface Mount |
| 电压 - 正向（Vf） （最大） | 1.1V @ 100mA |
| 供应商设备封装 | SOT-23-3 (TO-236) |
| 反向恢复时间（trr ） | 4ns |
| 二极管类型 | Standard |
| 电压 - （ Vr）（最大） | 100V |
| 电流 - Vr时反向漏电 | 3µA @ 100V |
| 二极管配置 | 1 Pair Series Connection |
| 速度 | Small Signal = |
| 封装/外壳 | TO-236-3, SC-59, SOT-23-3 |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | MMBD7000LT1GOSCT |
| 外形尺寸 | 0.94 x 2.9 x 1.3mm |
| 身高 | 0.94mm |
| 长度 | 2.9mm |
| 最大连续正向电流 | 0.2A |
| 最高工作温度 | +150 °C |
| 最低工作温度 | -55 °C |
| 包装类型 | SOT-23 |
| 峰值不重复正向浪涌电流 | 0.0005kA |
| 整流器类型 | Switching |
| 宽度 | 1.3mm |
| 工厂包装数量 | 3000 |
| 产品 | Switching Diodes |
| 产品种类 | Diodes - General Purpose, Power, Switching |
| 工作温度范围 | - 55 C to + 150 C |
| 正向连续电流 | 0.2 A |
| 最大反向漏泄电流 | 3 uA |
| 正向电压下降 | 1.1 V |
| 峰值反向电压 | 100 V |
| 安装风格 | SMD/SMT |
| 恢复时间 | 4 ns |
| RoHS | RoHS Compliant |
| 封装/外壳 | SOT-23-3 |
| 最大浪涌电流 | 0.5 A |
| Repetitive Reverse Voltage Vrrm Max | :100V |
| Forward Current If(AV) | :100mA |
| Forward Voltage VF Max | :1.1V |
| Reverse Recovery Time trr Max | :4ns |
| Forward Surge Current Ifsm Max | :500mA |
| Operating Temperature Min | :-55°C |
| Operating Temperature Max | :150°C |
| Diode Case Style | :SOT-23 |
| No. of Pins | :3 |
| MSL | :MSL 1 - Unlimited |
| SVHC | :No SVHC (16-Dec-2013) |
| Weight (kg) | 0.000033 |
| Tariff No. | 85411000 |
| Breakdown Voltage Max | :100V |
| Junction Temperature Tj Max | :150°C |
| Reverse Recovery Time trr Typ | :4ns |
| 端接类型 | :SMD |
| Capacitance,Junction | 1.5pF |
| Current,Forward | 200mA |
| Current,Surge | 500mA |
| PackageType | SOT-23(TO-236AB) |
| PowerDissipation | 225mW |
| PrimaryType | Rectifier |
| Speed,Switching | Switching |
| Temperature,Junction,Maximum | +150°C |
| Temperature,Operating | -55to+150°C |
| Time,Recovery | 4ns |
| Voltage,Forward | 1.1V |
| Voltage,Reverse | 100V |
| 案例 | SOT23 |
| Semiconductor structure | double in series |
| Load current | 200mA |
| Gross weight | 0.03 g |
| Diode type | switching |
| Multiplicity | 25 |
| Off state voltage max | 100V |
| Collective package [pcs] | 9000 |
| spg | 9000 |
