on semiconductor

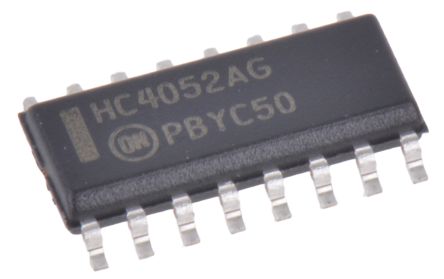

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 16SOIC |
| 类型 | Analog Multiplexer |
| 最大导通电阻 | 190@4.5V Ohm |
| 最大传输延迟总线到总线 | 40@2V|25@3V|12@4.5V|10@6V ns |
| 多路复用器架构 | 4:1 |
| 最大关闭时间 | 160@2V ns |
| 最大开启时间 | 245@2V ns |
| 芯片使能信号 | Yes |
| 配置 | Dual 4:1 |
| 最小双电源电压 | ±1 V |
| 最大双电源电压 | ±6 V |
| 最小单电源电压 | 2 V |
| 最大单电源电压 | 6 V |
| 标准包装 | Rail / Tube |
| 产品种类 | Multiplexer Switch ICs |
| RoHS | RoHS Compliant |
| 通道数 | 2 |
| 开关次数 | 2 |
| 开启电阻（最大值） | 190 Ohms |
| 开启时间（最大值） | 245 ns |
| 关闭时间（最大值） | 160 ns |
| 传播延迟时间 | 40 ns |
| 工作电源电压 | 2 V to 6 V |
| 最高工作温度 | + 125 C |
| 安装风格 | SMD/SMT |
| 封装/外壳 | SOIC-16 |
| 最大功率耗散 | 500 mW |
| 最低工作温度 | - 55 C |
| 封装 | Tube |
| 工厂包装数量 | 48 |
| 典型的单电源电压 | 3|5 |
| 安装 | Surface Mount |
| 包装宽度 | 4(Max) |
| PCB | 16 |
| 最大导通电阻 | 190@4.5V |
| 最大功率耗散 | 500 |
| 最大双电源电压 | ±6 |
| 最大关闭时间 | 160@2V |
| 欧盟RoHS指令 | Compliant |
| 电源类型 | Single|Dual |
| 每个芯片的通道数 | 2 |
| 最低工作温度 | -55 |
| 供应商封装形式 | SOIC |
| 标准包装名称 | SOIC |
| 最高工作温度 | 125 |
| 最大单电源电压 | 6 |
| 最小双电源电压 | ±1 |
| 典型双电源电压 | ±3|±5 |
| 每个芯片的输入端数量 | 8 |
| 包装长度 | 10(Max) |
| 引脚数 | 16 |
| 每个芯片的输出端数量 | 2 |
| 最小单电源电压 | 2 |
| 包装高度 | 1.5(Max) |
| 最大开启时间 | 245@2V |
| 铅形状 | Gull-wing |
| 功能 | Multiplexer/Demultiplexer |
| 电路 | 2 x 4:1 |
| 安装类型 | Surface Mount |
| 供应商设备封装 | 16-SOIC |
| 电压电源 | Single, Dual Supply |
| 工作温度 | -55°C ~ 125°C |
| 电流 - 电源 | 40µA |
| 导通状态电阻 | 100 Ohm |
| Voltage - Supply, Single/Dual (±) | 2 V ~ 12 V, ±2 V ~ 6 V |
| 封装/外壳 | 16-SOIC (0.154", 3.90mm Width) |
| RoHS指令 | Lead free / RoHS Compliant |
| 在时间 - 最大 | 245 ns |
| 导通电阻 - 最大 | 190 Ohms |
| 关闭时间 - 最大 | 160 ns |
| 功率耗散 | 0.5 W |
| 工作温度范围 | -55C to 125C |
| 包装类型 | SOIC |
| 工作温度分类 | Military |
| 输入数 | 8 |
| 输出数 | 2 |
| Dual Supply Voltage (Typ) | �3/�5 V |
| 电源要求 | Single/Dual |
| Dual Supply Voltage (Min) | �1 V |
| 弧度硬化 | No |
| 单电源电压（最小值） | 2 V |
| 单电源电压（最大值） | 6 V |
| 单电源电压（典型值） | 3/5 V |
| Dual Supply Voltage (Max) | �6 V |
| 复用器配置 | Dual 4 |
| 模拟开关导通电阻 | 190@4.5V ohm |
| 模拟开关关闭时间 | 160@2V ns |
| 模拟开关开启时间 | 245@2V ns |
| No. of Circuits | :2 |
| 电源电流 | :80µA |
| On State Resistance Max | :190ohm |
| Supply Voltage Range | :2V to 6V |
| Analogue Switch Case Style | :SOIC |
| No. of Pins | :16 |
| Operating Temperature Min | :-55°C |
| Operating Temperature Max | :125°C |
| MSL | :- |
| SVHC | :No SVHC (20-Jun-2013) |
| Base Number | :74 |
| Logic Case Style | :SOIC |
| Logic IC Base Number | :744052 |
| Logic IC Family | :HC |
| Logic IC Function | :Dual 4-Channel Analog Multiplexer/Demultiplexer |
| 逻辑类型 | :Demultiplexer, Multiplexer |
| No. of Inputs | :4 |
| No. of Outputs | :8 |
| On Resistance Rds(on) | :80ohm |
| 工作温度范围 | :-55°C to +125°C |
| Output Current Max | :25mA |
| 电源电压 | :6V |
| Supply Voltage Max | :6V |
| Supply Voltage Min | :2V |
| Weight (kg) | 0.000001 |
| Tariff No. | 85423990 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
