on semiconductor

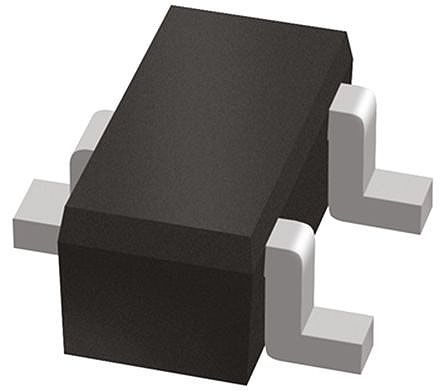

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 3SOT-416 |
| 配置 | Single |
| 类型 | NPN |
| 最大集电极发射极电压 | 50 V |
| 峰值直流集电极电流 | 100 mA |
| 最小直流电流增益 | 80@5mA@10V |
| 工作温度 | -55 to 150 °C |
| 安装 | Surface Mount |
| 标准包装 | Cut Tape |
| 供应商封装形式 | SOT-416 |
| 标准包装名称 | SC-75 |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 150 |
| 最低工作温度 | -55 |
| Typical Input Resistor | 100 |
| 引脚数 | 3 |
| 封装 | Tape and Reel |
| 最大集电极发射极饱和电压 | 0.25@0.3mA@10mA |
| 最大功率耗散 | 300 |
| Maximum Continuous DC Collector Current | 100 |
| 最大集电极发射极电压 | 50 |
| 典型电阻器比率 | 1 |
| 铅形状 | Gull-wing |
| 电流 - 集电极（ Ic）（最大） | 100mA |
| 晶体管类型 | NPN - Pre-Biased |
| 电阻器 - 基（ R1 ） （欧姆） | 100k |
| 电流 - 集电极截止（最大） | 500nA |
| 下的Vce饱和度（最大） Ib，Ic条件 | 250mV @ 300µA, 10mA |
| 电压 - 集电极发射极击穿（最大） | 50V |
| 供应商设备封装 | SC-75, SOT-416 |
| 电阻器 - 发射极基（ R 2 ） （欧姆） | 100k |
| 功率 - 最大 | 200mW |
| 封装/外壳 | SC-75, SOT-416 |
| 安装类型 | Surface Mount |
| 直流电流增益（ hFE）（最小值） Ic，Vce时 | 80 @ 5mA, 10V |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | DTC115EET1GOSCT |
| 工厂包装数量 | 3000 |
| 产品种类 | Transistors Switching - Resistor Biased |
| 晶体管极性 | NPN |
| 典型输入电阻 | 100 KOhms |
| 直流集电极/增益hfe最小值 | 80 |
| 安装风格 | SMD/SMT |
| 集电极 - 发射极最大电压VCEO | 50 V |
| 功率耗散 | 0.2 W |
| 最低工作温度 | - 55 C |
| 连续集电极电流 | 0.1 A |
| 最高工作温度 | + 150 C |
| RoHS | RoHS Compliant |
| 不同 Ib、Ic 时的 Vce 饱和值（最大值） | 250mV @ 300µA, 10mA |
| 晶体管类型 | NPN - Pre-Biased |
| 电阻器 - 基底 (R1) (Ω) | 100k |
| 电流 - 集电极截止（最大值） | 500nA |
| 不同 Ic、Vce 时的 DC 电流增益 (hFE)（最小值） | 80 @ 5mA, 10V |
| 封装/外壳 | SC-75, SOT-416 |
| 功率 - 最大值 | 200mW |
| 电流 - 集电极 (Ic)（最大值） | 100mA |
| 电压 - 集射极击穿（最大值） | 50V |
| 电阻器 - 发射极基底 (R2) (Ω) | 100k |
| 长度 | 1.65mm |
| 最高工作温度 | +150 °C |
| 每片芯片元件数目 | 1 |
| 安装类型 | 表面贴装 |
| 最低工作温度 | -55 °C |
| 高度 | 0.8mm |
| 最大功率耗散 | 300 mW |
| 宽度 | 0.9mm |
| 封装类型 | SC-75 |
| 最大集电极-发射极电压 | 50 V |
| 最大集电极-发射极饱和电压 | 0.25 V |
| 引脚数目 | 3 |
| 最小直流电流增益 | 80 |
| 尺寸 | 1.65 x 0.9 x 0.8mm |
| 典型输入电阻器 | 100 kΩ |
| 最大发射极-基极电压 | 6 V |
| 典型电阻比 | 1 |
| 晶体管配置 | 单 |
| 最大连续集电极电流 | 100 mA |
| 系列 | DTC115EE |
| 品牌 | ON Semiconductor |
| 直流电流增益hFE最大值 | 80 |
| 身高 | 0.75 mm |
| 长度 | 1.6 mm |
| Pd - Power Dissipation | 0.2 W |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
