microchip

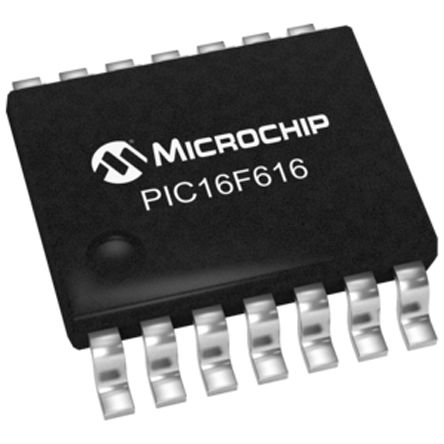

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 14TSSOP |
| 设备核心 | PIC |
| 姓 | PIC16 |
| 程序存储器类型 | Flash |
| 程序存储器大小 | 3.5 KB |
| 最大速度 | 20 MHz |
| 数据总线宽度 | 8 Bit |
| RAM大小 | 128 byte |
| 工作电源电压 | 2.5|3.3|5 V |
| 工作温度 | -40 to 85 °C |
| 最大功率耗散 | 800 mW |
| 片上ADC | 8-chx10-bit |
| 可编程输入/输出数 | 11 |
| 计时器数 | 3 |
| 模拟比较器 | 2 |
| 看门狗 | 1 |
| 标准包装 | Rail / Tube |
| 安装 | Surface Mount |
| ADC的位数 | 10 |
| 包装宽度 | 4.4 |
| PCB | 14 |
| ADC通道 | 8 |
| 欧盟RoHS指令 | Compliant |
| 指令集架构 | RISC |
| 最低工作温度 | -40 |
| 供应商封装形式 | TSSOP |
| 标准包装名称 | TSSOP |
| 最高工作温度 | 85 |
| Maximum Clock Rate | 20 |
| 数据总线宽度 | 8 |
| 可编程性 | Yes |
| 核心架构 | PIC |
| 最大速度 | 20 |
| 包装长度 | 5 |
| CECC合格 | No |
| 最低工作电源电压 | 2 |
| 引脚数 | 14 |
| 包装高度 | 1 |
| 典型工作电源电压 | 2.5|3.3|5 |
| 最大工作电源电压 | 5.5 |
| 铅形状 | Gull-wing |
| 封装 | Tube |
| 核心处理器 | PIC |
| 核心规格 | 8-Bit |
| 振荡器型 | Internal |
| 数据转换器 | A/D 8x10b |
| I / O针脚数 | 11 |
| 电压 - 电源（Vcc / VDD） | 2 V ~ 5.5 V |
| 周边设备 | Brown-out Detect/Reset, POR, PWM, WDT |
| 封装/外壳 | 14-TSSOP (0.173", 4.40mm Width) |
| 速度 | 20MHz |
| 其他名称 | PIC16F616IST |
| RoHS指令 | Lead free / RoHS Compliant |
| ADC分辨率 | 10bit |
| 的ADC | 8 x 10 bit |
| 外形尺寸 | 5.1 x 4.5 x 1.05mm |
| 身高 | 1.05mm |
| 长度 | 5.1mm |
| 最大频率 | 20MHz |
| CAN最大通道数 | 0 |
| 以太网的最大通道数 | 0 |
| I2C最大通道数 | 0 |
| 林最大通道数 | 0 |
| PCI最大通道数 | 0 |
| SPI最大通道数 | 0 |
| UART的最大通道数 | 0 |
| USART的最大通道数 | 0 |
| 最高工作温度 | +85 °C |
| 最低工作温度 | -40 °C |
| 安装类型 | Surface Mount |
| ADC的单位数 | 1 |
| 的PWM单元数 | 1 |
| 包装类型 | TSSOP |
| 脉冲宽度调制 | 1(10 bit) (ECCP) |
| PWM分辨率 | 10bit |
| 定时器分辨率 | 16 bit, 8 bit |
| 定时器 | 1 x 16 bit, 2 x 8 bit |
| 典型工作电源电压 | 2 → 5.5 V |
| USB通道 | 0 |
| 宽度 | 4.5mm |
| 工厂包装数量 | 96 |
| A / D通道 | 8 |
| A / D位大小 | 10 bit |
| 核心 | PIC |
| 产品种类 | 8-bit Microcontrollers - MCU |
| 最大时钟频率 | 20 MHz |
| 数据RAM大小 | 128 B |
| 电源电压 - 最大 | 5.5 V |
| 电源电压 - 最小 | 2 V |
| RoHS | RoHS Compliant |
| 信息处理器系列 | PIC16 |
| 系列 | PIC16 |
| 安装风格 | SMD/SMT |
| 频率 | 20 MHz |
| 总内部RAM大小 | 128Byte kB |
| 接口类型 | RS-232/USB |
| 工作温度范围 | -40C to 85C |
| 计时器数 - 通用型 | 3 |
| 工作温度（最大） | 85C |
| 工作温度（最小值） | -40C |
| 设备核心尺寸 | 8 b |
| 工作温度分类 | Industrial |
| CPU系列 | PIC16 |
| 可编程 | Yes |
| ＃的I / O （最大） | 11 |
| 弧度硬化 | No |
| 工作电源电压（典型值） | 2.5/3.3/5 V |
| 工作电源电压（最小值） | 2 V |
| 工作电源电压（最大值） | 5.5 V |
| Controller Family/Series | :PIC16F6xx |
| RAM Memory Size | :128Byte |
| CPU Speed | :20MHz |
| No. of I/O's | :12 |
| Digital IC Case Style | :TSSOP |
| No. of Pins | :14 |
| Embedded Interface Type | :- |
| Supply Voltage Min | :2V |
| Supply Voltage Max | :5.5V |
| MSL | :MSL 1 - Unlimited |
| SVHC | :No SVHC (20-Jun-2013) |
| 闪存容量 | :3.5KB |
| Logic Function Number | :16F616 |
| No. of ADC Inputs | :8 |
| No. of PWM Channels | :4 |
| No. of Timers | :3 |
| Number of bits in ADC | :10 |
| Operating Temperature Max | :85°C |
| Operating Temperature Min | :-40°C |
| 工作温度范围 | :-40°C to +85°C |
| Supply Voltage Range | :2V to 5.5V |
| 端接类型 | :SMD |
| Weight (kg) | 0.000104 |
| Tariff No. | 85411000 |
| 供应商设备封装 | 14-TSSOP |
| 的输入/输出数 | 11 |
