NJR

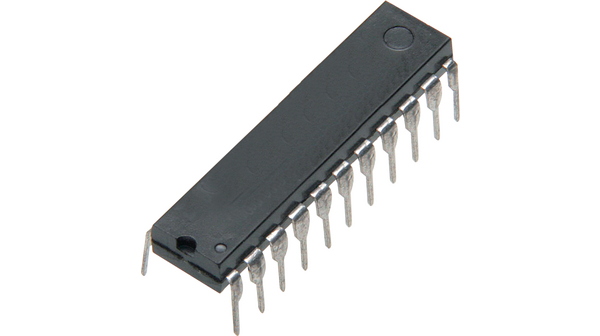

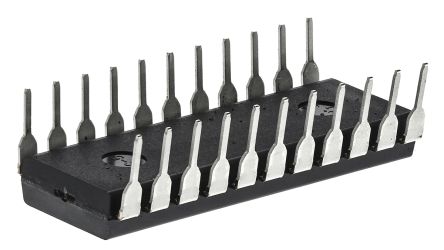

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 功能 | Driver - Fully Integrated, Control and Power Stage |
| 安装类型 | Through Hole |
| 应用范围 | General Purpose |
| 电压 - 负载 | 10 V ~ 40 V |
| 供应商设备封装 | 22-DIP |
| 封装 | Tube |
| 电流 - 输出 | 750mA |
| 工作温度 | -20°C ~ 125°C |
| 电机型号 - 步进 | Bipolar |
| 电压 - 电源 | 4.75 V ~ 5.25 V |
| 标准包装 | 20 |
| 封装/外壳 | 22-DIP (0.400", 10.16mm) |
| 接口 | Parallel |
| 输出配置 | Full H-Bridge, (2) Dual |
| 应用 | Dual Stepping Motor Driver |
| 外形尺寸 | 27.81 x 9.02 x 5.33mm |
| 身高 | 5.33mm |
| 长度 | 27.81mm |
| 最大工作电源电压 | 5.25 V |
| 最高工作温度 | +125 °C |
| 最低工作电源电压 | 4.75 V |
| 最低工作温度 | -20 °C |
| 包装类型 | PDIP, PDIP D2 |
| 引脚数 | 22 |
| 宽度 | 9.02mm |
| RoHS指令 | Compliant |
| 工作电源电压 | 7 V |
| 工厂包装数量 | 20 |
| 产品 | Stepper Motor Controllers / Drivers |
| 产品种类 | Motor / Motion / Ignition Controllers & Drivers |
| 类型 | Stepper Motor Controller/Driver |
| 安装风格 | Through Hole |
| 电源电流 | 70 mA |
| RoHS | RoHS Compliant |
| 电压 - 负载 | 10 V ~ 40 V |
| 功能 | Driver - Fully Integrated, Control and Power Stage |
| 电流 - 输出 | 750mA |
| 输出配置 | Full H-Bridge, (2) Dual |
| 操作温度 | -20°C ~ 125°C |
| 电压 - 电源 | 4.75 V ~ 5.25 V |
| 接口 | Parallel |
| 封装/外壳 | 22-DIP (0.400", 10.16mm) |
| 应用 | General Purpose |
| 电机类型 - 步进 | Bipolar |
| 装配类型 | Through Hole |
| Description | Step motor driver |
| 输出电流 | ...0.75 A |
| 包装 | DIL-22 |
| 电源 | 10...40 V |
| Operating temperature | -20...+125 °C |
| 输出电压 | 40 |
| 设计 | Dual |
| Logic unit supply voltage | 4.75...5.25 V |
| 最高工作温度 | +125 °C |
| 高度 | 5.33mm |
| 引脚数目 | 22 |
| 安装类型 | 通孔 |
| 最低工作温度 | -20 °C |
| 最小工作电源电压 | 4.75 V |
| 宽度 | 9.02mm |
| 封装类型 | PDIP |
| 最大集电极-发射极电压 | 45 V |
| 最大IGBT集电极电流 | 0.75A |
| 最大工作电源电压 | 5.25 V |
| 长度 | 27.81mm |
| 电动机类型 | 步进器 |
| 尺寸 | 27.81 x 9.02 x 5.33mm |
| 工作电源电流 | 70 mA |
| 系列 | NJM3775 |
| 品牌 | NJR |
| 工作温度范围 | - 20 C to + 125 C |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
