murata power solutions

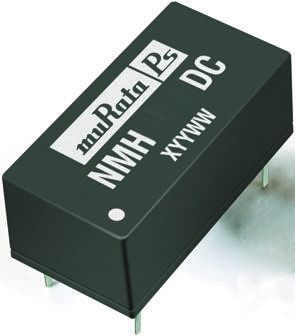

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 6PDIP |
| 类型 | Non-Inverting|Inverting|Step Up|Step Down |
| 输出电流 | 0.067|-0.067 A |
| 输出电压 | 15|-15 V |
| 输入电压 | 5(TYP) V |
| 输出数 | 2 |
| 输出功率 | 2 W |
| 开关稳压器 | Yes |
| 标准包装 | Bulk |
| 供应商封装形式 | PDIP |
| 引脚数 | 6 |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 85 |
| 筛选等级 | Industrial |
| 输出功率 | 2 |
| 包装高度 | 7.7 |
| 安装 | Through Hole |
| 输出电压 | 15|-15 |
| 封装 | Tube |
| 输出电流 | 0.067|-0.067 |
| 包装宽度 | 9.8 |
| 隔离 | Isolated |
| PCB | 6 |
| 包装长度 | 19.5 |
| 标准包装名称 | PDIP |
| 最低工作温度 | -40 |
| 铅形状 | Through Hole |
| 安装类型 | Through Hole |
| 功率（瓦） - 制造商系列 | 2W |
| 电压 - 输出1 | 15V |
| 电压 - 输出2 | -15V |
| 尺寸/尺寸 | 0.77" L x 0.39" W x 0.30" H (19.6mm x 9.9mm x 7.6mm) |
| 效率 | 84% |
| 电流 - 输出（最大） | 67mA, 67mA |
| 电压 - 输入（最大） | 5.5V |
| 封装/外壳 | 14-DIP Module (300 mil, 6 Leads) |
| 工作温度 | -40°C ~ 85°C |
| 电压 - 输入（最小值） | 4.5V |
| 电压 - 隔离 | 1kV (1000V) |
| 其他名称 | 811-1510-5 |
| 功率（瓦特） - 最大 | 2W |
| RoHS指令 | Lead free / RoHS Compliant |
| 深度 | 7.7mm |
| 隔离电压 | 1000V |
| 长度 | 19.5mm |
| 线路调整 | ±1.2% |
| 负载调整率 | ±10% |
| 最高温度 | +85°C |
| 最低气温 | -40°C |
| 额定功率 | 2W |
| 宽度 | 9.8mm |
| 工厂包装数量 | 25 |
| 产品 | Isolated |
| 产品种类 | DC/DC Converters |
| 封装/外壳尺寸 | DIP |
| 系列 | NMH |
| 输入电压范围 | 4.5 V to 5.5 V |
| 输出电压通道1 | +/- 15 V |
| RoHS | RoHS Compliant By Exemption |
| 输出电压通道2点12 V | 15 V |
| 输入电压标称 | 5 V |
| 输出电流通道1 | 67 mA |
| 删除 | Compliant |
| 工作温度（最大） | 85C |
| 工作温度（最小值） | -40C |
| 弧度硬化 | No |
| 安装风格 | Through Hole |
| 产品长度（mm ） | 19.5 mm |
| 产品厚度（毫米） | 9.8 mm |
| 产品高度（mm ） | 7.7 mm |
| DC / DC Converter Type | :Isolated POL |
| DC / DC Converter Output Type | :Fixed |
| Input Voltage DC Min | :4.5V |
| Input Voltage DC Max | :5.5V |
| No. of Outputs | :2 |
| Output Voltage Nom. | :15V, -15V |
| Output Current Max | :67mA, 67mA |
| Output Power Max | :2W |
| DC / DC Converter Mounting | :Through Hole |
| 身高 | :7.7mm |
| 外部深度 | :9.8mm |
| External Length / Height | :19.5mm |
| 外宽 | :7.7mm |
| 可燃性等级 | :UL94V-0 |
| Input Voltage Tolerance + | :10% |
| Output Current - Output 2 | :67mA |
| Output Ripple Voltage pk-pk | :150mV |
| Output Voltage + | :15VDC |
| Output Voltage - | :-15VDC |
| Output Voltage Tolerance + | :10% |
| Output Voltage Tolerance - | :7.5% |
| Power Density | :1.42W/cm³ |
| SVHC | :No SVHC (20-Jun-2013) |
| 电源电压 | :5V |
| Weight (kg) | 0.00285 |
| Tariff No. | 85044030 |
