murata electronics

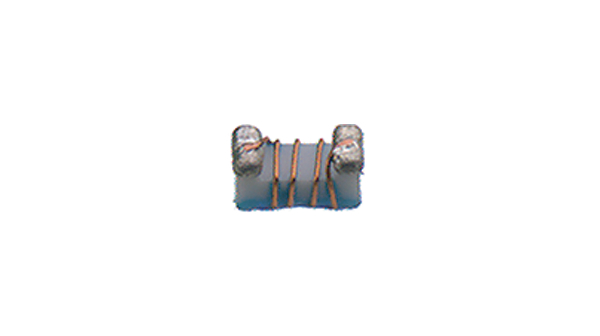

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 封装/外壳 | 0603 |
| 类型 | RF Chip |
| 电感 | 22 nH |
| 最大直流电流 | 500 mA |
| 容差 | 2 % |
| 最大直流电阻 | 170 mOhm |
| 最小质量系数 | 40@250MHz |
| 产品高度 | 1 mm |
| 标准包装 | Tape & Reel |
| 产品种类 | Fixed Inductors |
| RoHS | RoHS Compliant |
| 工作温度范围 | - 55 C to + 125 C |
| 自谐振频率 | 4600 MHz |
| 最小Q | 40 |
| 外形尺寸 | 0.8 mm W x 1.6 mm L x 0.8 mm H |
| 屏蔽 | Unshielded |
| 端接类型 | SMD/SMT |
| 封装/外壳 | 0603 (1608 metric) |
| 表壳厚度 | 0.8 mm |
| 表壳长度 | 1.6 mm |
| 表壳宽度 | 0.8 mm |
| 封装 | Reel |
| 产品 | Inductors |
| 系列 | LQW18A |
| 工厂包装数量 | 4000 |
| 测试频率 | 100 MHz |
| 零件号别名 | LQW1608A22NG00 |
| 最大直流电阻 | 170m |
| 产品长度 | 1.8 |
| 欧盟RoHS指令 | Compliant |
| Minimum Self Resonant Frequency | 4.6G |
| 最大直流电流 | 500m |
| 产品厚度 | 1 |
| 技术 | Wirewound |
| 产品高度 | 1 |
| 测试频率 | 100M |
| 最高工作温度 | 125 |
| 最低工作温度 | -55 |
| 表壳尺寸 | 0603 |
| 匹配代码 | INDC0,022U0603 |
| 单位包 | 4000 |
| 安装 | SMD |
| T（A ）分 | -25°C |
| 测试频率 | 250MHz |
| 宽度 | 0.8mm |
| 身高 | 0.8mm |
| 汽车 | AECQ200-D |
| 无铅Defin | RoHS-conform |
| T（A ）最大 | 85°C |
| 标准的提前期 | 17 weeks |
| 直流电阻 | 0.17Ohm |
| 长度 | 1.6mm |
| 品质 | 40 |
| 最小起订量 | 4000 |
| SFR | 4600MHz |
| 电流I | 500mA |
| 设计尺寸 | 0603Inch |
| 额定电流 | 500mA |
| 直流电阻（DCR ） | 170 mOhm Max |
| 高度 - 座高（最大） | 0.039" (1.00mm) |
| 材料 - 芯 | Air |
| 频率 - 自谐振 | 4.6GHz |
| 供应商设备封装 | 0603 (1608 Metric) |
| 尺寸/尺寸 | 0.063" L x 0.031" W (1.60mm x 0.80mm) |
| 工作温度 | -55°C ~ 125°C |
| 安装类型 | Surface Mount |
| Q因子@频率 | 40 @ 250MHz |
| 频率 - 测试 | 100MHz |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | 490-6874-1 |
| 深度 | 0.8mm |
| 最高工作温度 | +125°C |
| 最大的自谐振频率 | 4.6GHz |
| 最低工作温度 | -55°C |
| 单位重量 | 0.000106 oz |
| 工作温度范围 | -55C to 125C |
| 弧度硬化 | No |
| 故障率 | Not Required |
| 箱体尺寸（英寸） | 0603 |
| 公差（ +或 - ） | 2% |
| 阻抗 | Not Required ohm |
| 问 | 40 |
| 军用标准 | Not Required |
| 产品长度（mm ） | 1.8 mm |
| 产品厚度（毫米） | 1 mm |
| 产品高度（mm ） | 1 mm |
| 直流电流 | 500 mA |
| 直流电阻 | 0.17 ohm |
| 产品直径（mm ） | Not Required mm |
| 删除 | Compliant |
| 产品范围 | :MURATA - LQW18A_00 Series |
| Inductance Tolerance | :± 2% |
| Inductor Case Style | :0603 [1507 Metric] |
| Self Resonant Frequency Min | :4.6GHz |
| DC Resistance Max | :0.17ohm |
| DC Current Rating | :500mA |
| Inductor Construction | :Wirewound |
| SVHC | :No SVHC (20-Jun-2013) |
| 外部深度 | :0.8mm |
| External Length / Height | :1.6mm |
| 外宽 | :0.8mm |
| Inductance Min | :22nH |
| Operating Temperature Max | :105°C |
| Operating Temperature Min | :-55°C |
| Weight (kg) | 0.00008 |
| Tariff No. | 85045020 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
