murata power solutions

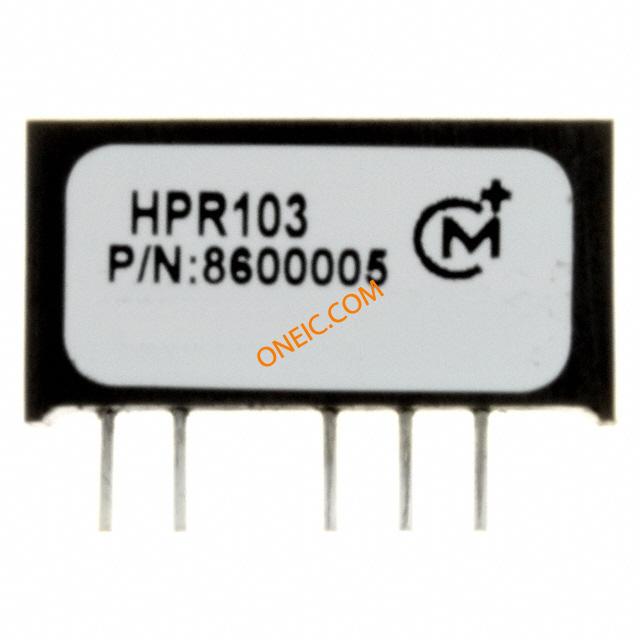

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 5SIP |
| 标准包装 | Bulk |
| 供应商封装形式 | SIP |
| 输出数 | 2 |
| 引脚数 | 5 |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 100 |
| 输出功率 | 0.75 |
| Package Height | 10.16 |
| 安装 | Through Hole |
| 输出电压 | 5|-5 |
| 筛选等级 | Extended |
| 输出电流 | 0.075|-0.075 |
| Package Width | 6.09 |
| 隔离 | Isolated |
| PCB | 5 |
| Package Length | 19.56 |
| 标准包装名称 | SIP |
| 类型 | Step Down |
| 最低工作温度 | -40 |
| 铅形状 | Through Hole |
| 安装类型 | Through Hole |
| 功率（瓦） - 制造商系列 | 1W |
| 电压 - 输出1 | 5V |
| 电压 - 输出2 | -5V |
| 尺寸/尺寸 | 0.77" L x 0.24" W x 0.40" H (19.6mm x 6.1mm x 10.2mm) |
| 效率 | 68% |
| 封装 | Tube |
| 电流 - 输出（最大） | 75mA, 75mA |
| 电压 - 输入（最大） | 5.5V |
| 封装/外壳 | 7-SIP Module (5 Leads) |
| 工作温度 | -40°C ~ 100°C |
| 电压 - 输入（最小值） | 4.5V |
| 电压 - 隔离 | 750V |
| 其他名称 | 811-1762-5 |
| 功率（瓦特） - 最大 | 0.75W |
| RoHS指令 | Lead free / RoHS Compliant |
| 产品 | Isolated |
| 产品种类 | Isolated DC/DC Converters |
| 封装/外壳尺寸 | SIP-7 |
| 工厂包装数量 | 24 |
| 系列 | HPR1XX |
| 输入电压范围 | 4.5 V to 5.5 V |
| 输出电压通道1 | 5 V |
| 隔离电压 | 750 V |
| 输出功率 | 0.38 W |
| RoHS | RoHS Compliant |
| 输入电压标称 | 5 V |
| 输出电流通道1 | +/- 75 mA |
| 工作温度（最大） | 100C |
| 工作温度（最小值） | -40C |
| 弧度硬化 | No |
| 安装风格 | Through Hole |
| 产品长度（mm ） | 19.56 mm |
| 产品厚度（毫米） | 6.09 mm |
| 产品高度（mm ） | 10.16 mm |
| 输入电压 | 5 V |
| 输出电压 | 5/-5 V |
| 输出电流 | 0.075/-0.075 A |
| DC / DC Converter Type | :Isolated POL |
| DC / DC Converter Output Type | :Fixed |
| Input Voltage DC Min | :4.5V |
| Input Voltage DC Max | :5.5V |
| No. of Outputs | :2 |
| Output Voltage Nom. | :5V, -5V |
| Output Current Max | :75mA, 75mA |
| Output Power Max | :750mW |
| DC / DC Converter Mounting | :Through Hole |
| 深度 | :19.56mm |
| 宽度 | :6.09mm |
| 身高 | :10.16mm |
| 外部深度 | :6.09mm |
| External Length / Height | :10.16mm |
| 外宽 | :19.56mm |
| Input Voltage Max | :5.5V |
| Input Voltage Min | :4.5V |
| Operating Temperature Max | :100°C |
| Operating Temperature Min | :-40°C |
| Output Current - Output 2 | :-75mA |
| Output Voltage - Output 2 | :-5V |
| 额定功率 | :750mW |
| SVHC | :No SVHC (20-Jun-2013) |
| 电源电压 | :5V |
| Weight (kg) | 0.003 |
| Tariff No. | 85044030 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
