murata electronics

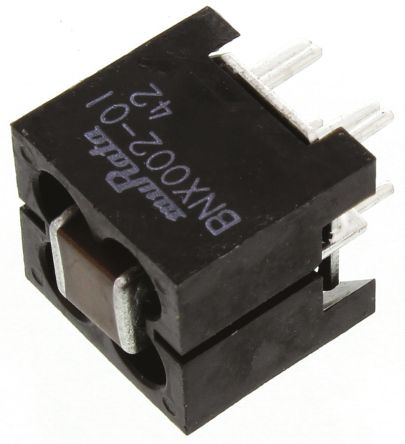

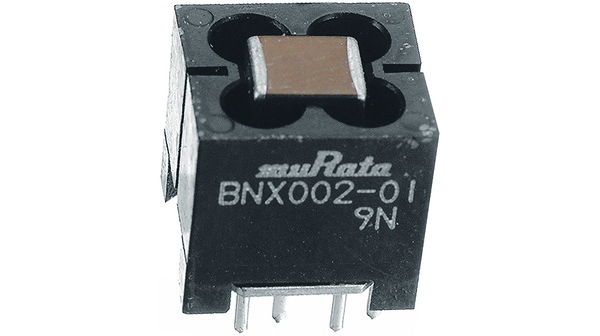

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 家庭 | BNX002 |
| 类型 | LC Filter |
| 最大衰减 | 40 dB |
| 最大额定电流 | 10 A |
| 最大额定电压 | 50 Vdc |
| 端子 | PC Pins |
| 最低工作温度 | -30 °C |
| 最高工作温度 | 85 °C |
| 安装 | Through Hole |
| 标准包装 | Bulk |
| 产品长度 | 12 |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 85 |
| 产品厚度 | 11 |
| 最大额定电流 | 10 |
| 封装 | Box |
| 最大衰减 | 40 |
| 最低工作温度 | -30 |
| 产品高度 | 13 |
| 匹配代码 | EMIB50V10A |
| 系列 | BNX |
| 内容 | 5mm |
| 宽度 | 11mm |
| 单位包 | 100 |
| 最小起订量 | 1 |
| 间距 | 2.5mm |
| T（A ）分 | -30°C |
| 身高 | 13mm |
| 额定电流 | 10000mA |
| 长度 | 12mm |
| T（A ）最大 | 85°C |
| 额定电压 | 50V |
| 标准的提前期 | 15 weeks |
| 汽车 | NO |
| 无铅Defin | RoHS-conform |
| 子类别 | EMI Filter |
| 交货期 | 42 Days |
| 尺寸/尺寸 | 0.472" L x 0.433" W (12.00mm x 11.00mm) |
| ESD保护 | No |
| 技术 | LC |
| 衰减值 | 40dB @ 1MHz ~ 1GHz |
| 电流 | 10A |
| 应用范围 | General Purpose |
| 工作温度 | -30°C ~ 85°C |
| 通道数 | 2 |
| 滤波器阶数 | 5th |
| 封装/外壳 | Block, 4 Lead |
| RoHS指令 | Lead free / RoHS Compliant |
| 深度 | 11mm |
| 外形尺寸 | 12 x 11 x 13mm |
| 安装类型 | Through Hole |
| 端接类型 | Pin |
| 工厂包装数量 | 100 |
| 频率范围 | 1 MHz to 1 GHz |
| 产品种类 | EMI Network Filter Arrays |
| 表壳厚度 | 13 mm |
| 产品 | EMI Network Filter Arrays |
| 表壳长度 | 12 mm |
| 电路类型 | LC Filter |
| 表壳宽度 | 11 mm |
| 元件数 | 4 |
| RoHS | RoHS Compliant |
| 额定电流（最大值） | 10 A |
| 安装风格 | Through Hole |
| 产品长度（mm ） | 12 mm |
| 产品厚度（毫米） | 11 mm |
| 产品高度（mm ） | 13 mm |
| 额定电压最大 | 50VDC |
| 滤波器类型 | :- |
| 额定电流 | :10A |
| 额定电压 | :50V |
| Filter Terminals | :Through Hole |
| SVHC | :No SVHC (20-Jun-2013) |
| Weight (kg) | 0.004 |
| Tariff No. | 85363010 |
| Multiplicity | 1 |
| Filter kind | wideband |
| Body dimensions | 13 x 12 x 11mm |
| Operating current max | 10A |
| Filter application | as anti-interference filters in switched mode power supplies |
| Filter series | BNX |
| Dielectric strength | 125V |
| Gross weight | 3.47 g |
| Operating temperature | -30...85°C |
| Operating voltage | 50V DC |
| Min insulation resistance | 100MΩ |
| Filter type | anti-interference |
| spg | 400 |
| Collective package [pcs] | 400 |
| Schematic diagram | see |
| Suppression (from 1MHz to 1GHz) | 40dB |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
