Omron Electronics

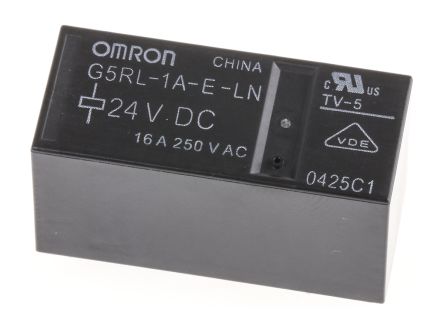

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 产品种类 | General Purpose Relays |
| RoHS | RoHS Compliant |
| 触点形式 | 1 Form A (SPST-NO) |
| 触点额定电流 | 16 A |
| 线圈电压 | 24 VDC |
| 线圈电阻 | 443 Ohms |
| 线圈电流 | 28.3 mA |
| 安装风格 | Through Hole |
| 触点材料 | Silver Alloy |
| 身高 | 15.7 mm |
| 长度 | 29 mm |
| 功耗 | 0.75 VA |
| 系列 | G5RL |
| 宽度 | 12.7 mm |
| 零件号别名 | 667455 G5RL-1A-E-LNDC24 G5RL1AELN24DC |
| 开启电压（最大值） | 16.8 VDC |
| 产品特点 | Sealed - Flux Protection |
| 线圈类型 | Non Latching |
| 关闭电压（最小值） | 2.4 VDC |
| 线圈功率 | 530 mW |
| 继电器类型 | General Purpose |
| 端接类型 | PC Pin |
| 切换电压 | 250VAC, 24VDC - Max |
| 释放时间 | 15ms |
| 封装 | Bulk |
| 工作温度 | -40°C ~ 85°C |
| 操作时间 | 15ms |
| 触点额定值（电流） | 16A |
| 标准包装 | 100 |
| 安装类型 | Through Hole |
| RoHS指令 | Lead free / RoHS Compliant |
| 联系配置 | SPST-NO |
| 深度 | 12.7mm |
| 隔离线圈对触点 | 6000V ac |
| 最高工作温度 | +85°C |
| 最大开关电流AC | 16 A |
| 最大开关电流DC | 16 A |
| 最大开关电源AC | 4000 VA |
| 最大开关电源DC | 384 W |
| 最大开关电压AC | 250V ac |
| 最大开关电压DC | 24V dc |
| 终端类型 | Through Hole |
| 线圈功率 | 530mW |
| 安装类型 | PCB（印刷电路板）安装 |
| 端子类型 | 通孔 |
| 工作温度范围 | -40 → +85°C |
| 最大切换电压 交流 | 250V 交流 |
| 长度 | 29mm |
| 最大切换电压 直流 | 24V 直流 |
| 高度 | 15.7mm |
| 深度 | 12.7mm |
| 线圈电阻 | 1.086 kΩ |
| 寿命 | 1000000（机械）次循环，50000（电气）次循环 |
| Board Level Components | Y |
| 触点材料 | 银合金 |
| 最小工作温度 | -40°C |
| 最大切换电流 直流 | 16 A |
| 尺寸 | 29 x 12.7 x 15.7mm |
| 最大切换电流 交流 | 16 A |
| 最大切换功率 交流 | 4 kVA |
| 最大工作温度 | +85°C |
| 线圈对触点绝缘 | 6kV ac |
| 触点配置 | 单极常开 |
| 线圈电压 | 24 V 直流 |
| 最大切换功率 直流 | 384 W |
