Omron Electronics

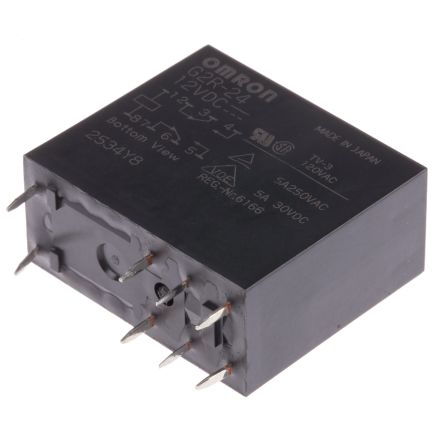

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 产品种类 | General Purpose Relays |
| RoHS | RoHS Compliant |
| 触点形式 | DPDT |
| 线圈电压 | 12 VDC |
| 线圈电阻 | 275 Ohms |
| 线圈电流 | 43.6 mA |
| 安装风格 | Through Hole |
| 触点材料 | Silver Alloy |
| 线圈类型 | Non-Latching |
| 接触端子 | Pin |
| 身高 | 25.5 mm |
| 长度 | 29 mm |
| 封装 | Bulk |
| 功耗 | 530 mW |
| 系列 | G2R |
| 工厂包装数量 | 100 |
| 宽度 | 13 mm |
| 零件号别名 | 373562 G2R2412DC G2RN8159C |
| 卖备选方案 | G2R-24-DC12(NRC) |
| 工业别名 | G2R-24-DC12 |
| 子类别 | Electromechanical Relay |
| 交货期 | 20 Days |
| 开启电压（最大值） | 8.4 VDC |
| 产品特点 | Sealed - Fully |
| 关闭电压（最小值） | 1.8 VDC |
| 线圈功率 | 530 mW |
| 继电器类型 | General Purpose |
| 端接类型 | PC Pin |
| 切换电压 | 380VAC, 125VDC - Max |
| 释放时间 | 5ms |
| 工作温度 | -40°C ~ 70°C |
| 操作时间 | 15ms |
| 触点额定值（电流） | 5A |
| 标准包装 | 100 |
| 安装类型 | Through Hole |
| RoHS指令 | Lead free / RoHS Compliant |
| 工作温度范围 | -40C to 70C |
| 吸合电压（最大值） | 8.4VDC |
| 引脚数 | 8 |
| 漏失电压（最小值） | 1.8VDC |
| 弧度硬化 | No |
| 触点形式 | DPDT |
| 类型 | Power Relay |
| 密封 | Sealed |
| 额定电压（VAC ） | 380V |
| 额定电压（ VDC ） | 125V |
| 封装/外壳 | DIP |
| 产品长度（mm ） | 29 mm |
| 产品厚度（毫米） | 13.5 mm |
| 产品高度（mm ） | 25.5 mm |
| 线圈电压DC | 12V |
| 触点额定电流 | 4 A |
| 继电器结构 | Non-Latching |
| 线圈抑制二极管 | No |
| LED指示灯 | No |
| 推到测试按钮 | No |
| 最大额定功率 | 120W/1KVA |
| 删除 | Compliant |
| 漏失电压 | 1.8VDC |
| 操作功能 | Single Side Stable |
| 安装 | PC Board |
| 联系配置 | 2C DPDT |
| 电流 | 5 Amps |
| MainCategory | Relays |
| SubCategory | General Purpose Relay |
| 线圈功率 | 530mW |
| 安装类型 | PCB（印刷电路板）安装 |
| 端子类型 | 印刷电路板引脚 |
| 工作温度范围 | -40 → +70°C |
| 最大切换电压 交流 | 380V |
| 长度 | 29mm |
| 应用类型 | 电源 |
| 最大切换电压 直流 | 125V |
| 高度 | 25.5mm |
| 深度 | 13.5mm |
| 线圈电阻 | 275 Ω |
| 寿命 | 100000（电气）次操作、20000000（机械）次操作 |
| Board Level Components | Y |
| 触点材料 | 银合金 |
| 最小工作温度 | -40°C |
| 最大切换电流 直流 | 5 A |
| 尺寸 | 29 x 13.5 x 25.5mm |
| 最大切换电流 交流 | 5 A |
| 最大工作温度 | +70°C |
| 线圈对触点绝缘 | 5kV ac |
| 触点配置 | 双刀双掷 |
| 线圈电压 | 12 V 直流 |
