Omron Electronics

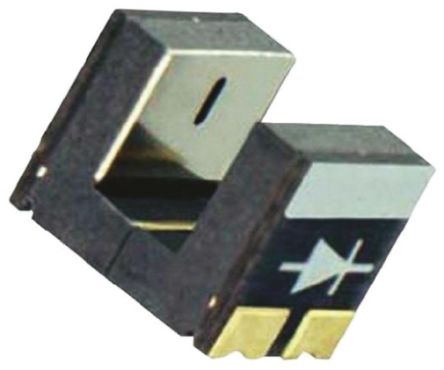

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 产品种类 | Optical Switches, Transmissive, Phototransistor Output |
| RoHS | RoHS Compliant |
| 输出设备 | Phototransistor |
| 槽宽 | 1 mm |
| 光圈宽度为0.5mm | 0.15 mm |
| 集电极 - 发射极最大电压VCEO | 20 V |
| 最大集电极电流 | 20 mA |
| 安装风格 | SMD/SMT |
| 最高工作温度 | + 85 C |
| 最低工作温度 | - 30 C |
| 封装 | Reel |
| 下降时间 | 10 us |
| 功率耗散 | 75 mW |
| 上升时间 | 10 us |
| 感应距离为5mm | 3.4 mm |
| 检测方法 | Transmissive, Slotted |
| 工厂包装数量 | 2500 |
| 波长 | 940 nm |
| 零件号别名 | 367408 EESX1107NC |
| 工业别名 | EE-SX1107 |
| 子类别 | Photointerrupter |
| 交货期 | 96 Days |
| 电流 - 集电极（ Ic）（最大） | 20mA |
| 安装类型 | Surface Mount |
| 标准包装 | 2,500 |
| 电压 - 集电极发射极击穿（最大） | 20V |
| 工作温度 | -30°C ~ 85°C |
| 响应时间 | 10µs, 10µs |
| 电流 - DC正向（If ） | 25mA |
| 封装/外壳 | 4-SMD |
| 类型 | Unamplified |
| 输出配置 | Phototransistor |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | OR636DKR |
| 系列 | EE-SX1107 |
| BodyStyle | Rectangular |
| Brand/Series | SX1 |
| Current,Switching | 20mA |
| 功能 | Vane |
| LightSource | RedLED |
| MountingType | PCB |
| 输出 | NPN |
| PrimaryType | Photoelectric |
| SensingMode | Transmissive |
| 技术 | Photoelectric |
| 端子 | Solder |
| Voltage,Supply | 1.3V |
| Voltage,Switching | 20V |
| 输出配置 | Phototransistor |
| 感应距离 | 0.039" (1mm) |
| 电压 - 集射极击穿（最大值） | 20V |
| 封装/外壳 | 4-SMD |
| 感应方法 | Transmissive |
| 电流 - 集电极 (Ic)（最大值） | 20mA |
| 响应时间 | 10µs, 10µs |
| Dimensions L x W x H | 3.4 x 3 x 3 mm |
| Operating temperature max | +85 |
| Output collector current max | 20 mA |
| Emitter conducting-state current | 25 mA |
| Operating temperature min | -30 |
| Gap width max | 1 |
| Make-time | 10 |
| Break-time | 10 |
| Output collector-emitter voltage | 20 |
| 输出设备 | 光电晶体管 |
| 典型上升时间 | 10µs |
| 最高工作温度 | +85°C |
| 安装类型 | 表面安装 |
| 高度 | 3mm |
| 最低工作温度 | -30°C |
| 工作温度范围 | -30 → +85°C |
| 宽度 | 3mm |
| 封装类型 | SMD |
| 针数目 | 4 |
| 典型下降时间 | 10µs |
| 长度 | 3.4mm |
| 槽宽度 | 1mm |
| 尺寸 | 3.4 x 3 x 3mm |
| 通道数目 | 1 |
