Omron Electronics

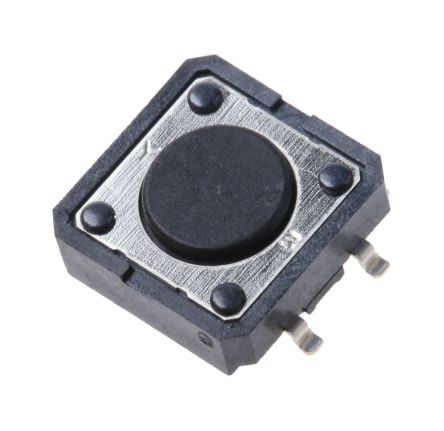

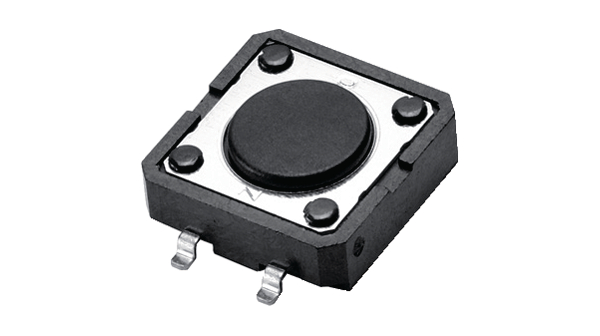

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 执行器风格 | Round Button |
| 电气寿命 | 3000000 |
| 产品长度 | 12 |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 70 |
| 产品高度 | 4.3 |
| 产品厚度 | 15 |
| 安装 | Surface Mount |
| 身体上的取向 | Straight |
| 接地端子 | No |
| 交换机配置 | N.O. |
| 促动器长度 | 0.4 |
| 封装 | Embossed Tape and Reel |
| 最大直流额定电压 | 24 |
| 操作力 | 1.47 |
| 极掷配置 | SPST |
| 最低工作温度 | -25 |
| 最大额定电流 | 0.05@24VDC |
| 终端类型 | Gull Wing |
| 外形 | 12.00mm x 12.00mm |
| 操作力 | 150gf |
| 执行器类型 | Standard |
| 安装类型 | Surface Mount |
| 标准包装 | 1,000 |
| 开关功能 | Off-Mom |
| 端接类型 | Gull Wing |
| 工作温度 | -25°C ~ 70°C |
| 致动器方向 | Top Actuated |
| 开关行程 | 0.25mm |
| 电路 | SPST-NO |
| 致动器距离PCB的高度，从引脚 | 4.30mm |
| 照明 | Non-Illuminated |
| 机械寿命 | 3,000,000 Cycles |
| 触点额定电压 | 0.05A @ 24VDC |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | SW1278CT |
| 执行器颜色 | Black |
| 促动器长度 | 0.4mm |
| 联系配置 | SPST-NO |
| 触点额定电流 | 50 mA @ 24 V dc |
| 最高工作温度 | +70°C |
| 最低工作温度 | -25°C |
| 工厂包装数量 | 1000 |
| 额定电流 | 50 mA |
| 系列 | B3FS-4 |
| 触点形式 | SPST |
| 直流电额定电压 | 24 V |
| 产品种类 | Tactile Switches |
| 安装风格 | SMD/SMT |
| 执行器 | Round |
| 零件号别名 | 695776 |
| RoHS | RoHS Compliant |
| 工作温度范围 | -25C to 70C |
| 额定电流（最大值） | 0.05 A |
| 额定电压（ VDC ） | 24 V |
| 开关功能配置 | N.O. |
| 照明类型 | Not Required |
| 产品长度（mm ） | 12 mm |
| 产品厚度（毫米） | 15 mm |
| 产品高度（mm ） | 4.3 mm |
| 执行器长度（mm ）为0.8mm | 0.4 mm |
| Contact Voltage DC Nom | :24V |
| Contact Current Max | :50mA |
| 驱动类型 | :Top |
| Switch Terminals | :Solder |
| SVHC | :No SVHC (20-Jun-2013) |
| 接触电阻 | :100mohm |
| Dielectric Strength VDC | :500V |
| Operating Temperature Max | :70°C |
| Operating Temperature Min | :-25°C |
| Pre-travel | :0.25mm |
| Weight (kg) | 0.0001 |
| Tariff No. | 85365080 |
| Leads | for PCB |
| Multiplicity | 5 |
| DC contacts rating (at resistance load) | 0.05 A / 24 VDC |
| Key stroke | 0.25mm |
| Switching torque | 1.47N |
| Button height (measured from PCB) | 4.3mm |
| Contacts configuration | SPST-NO |
| Actuator colour | black |
| Gross weight | 1.53 g |
| Stable positions number | 1-position |
| Operating temperature | -25...70°C |
| Button shape | round |
| Min insulation resistance | 100MΩ |
| Body dimensions | 12 x 12mm |
| Terminal pitch | 5x12mm |
| Switch type | microswitch |
| Mechanical durability | 3000000cycles |
| Max contact resistance: | 100mΩ |
| Switching method | OFF-(ON) |
