nxp semiconductors

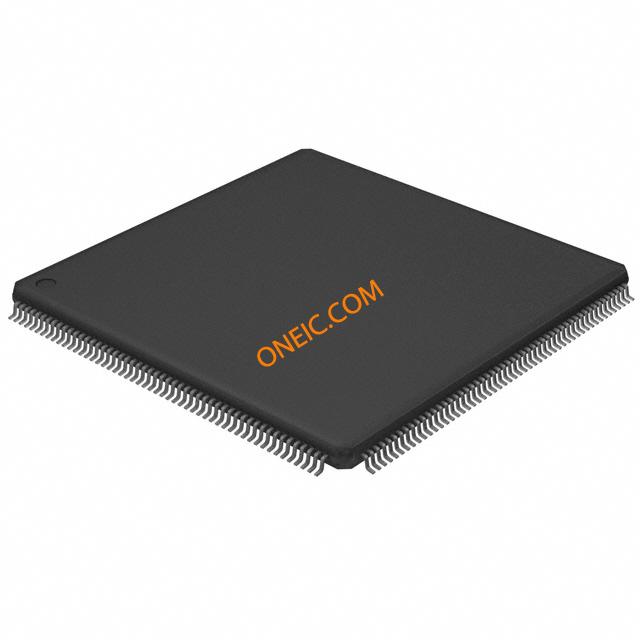

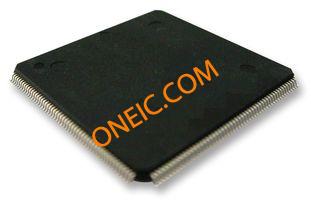

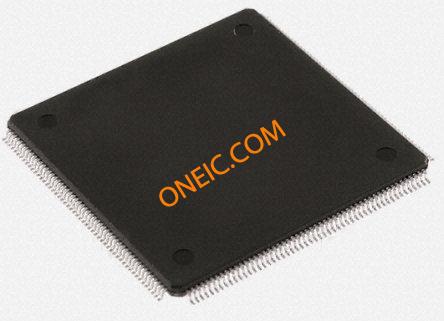

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 208LQFP |
| 设备核心 | ARM7TDMI-S |
| 姓 | LPC2000 |
| 程序存储器类型 | ROMLess |
| 最大速度 | 72 MHz |
| 数据总线宽度 | 16|32 Bit |
| RAM大小 | 98 KB |
| 工作电源电压 | 3.3 V |
| 工作温度 | -40 to 85 °C |
| 最大功率耗散 | 1500 mW |
| 接口类型 | CAN/I2C/I2S/SPI/SSP/UART/USB |
| 片上ADC | 8-chx10-bit |
| 可编程输入/输出数 | 160 |
| 计时器数 | 4 |
| 标准包装 | Trays |
| 产品种类 | ARM Microcontrollers - MCU |
| RoHS | RoHS Compliant |
| 核心 | ARM7TDMI-S |
| 最大时钟频率 | 72 MHz |
| 数据RAM大小 | 98 KB |
| 工作温度范围 | - 40 C to + 85 C |
| 封装/外壳 | LQFP |
| 安装风格 | SMD/SMT |
| 长度 | 28 mm |
| 最高工作温度 | + 85 C |
| 最低工作温度 | - 40 C |
| 封装 | Tray |
| 信息处理器系列 | LPC24 |
| 系列 | LPC2000 |
| 工厂包装数量 | 36 |
| 电源电压 - 最大 | 3.6 V |
| 电源电压 - 最小 | 3 V |
| 零件号别名 | LPC2470FBD208-S |
| USB | 3 |
| 安装 | Surface Mount |
| ADC的位数 | 10 |
| CAN | 2 |
| 包装宽度 | 28 |
| 以太网 | 1 |
| PCB | 208 |
| ADC通道 | 8 |
| 欧盟RoHS指令 | Compliant |
| 指令集架构 | RISC |
| UART | 4 |
| SPI | 1 |
| 最低工作温度 | -40 |
| 供应商封装形式 | LQFP |
| 标准包装名称 | QFP |
| 最高工作温度 | 85 |
| Maximum Clock Rate | 72 |
| 数据总线宽度 | 16|32 |
| 可编程性 | No |
| 核心架构 | ARM |
| 最大速度 | 72 |
| 包装长度 | 28 |
| CECC合格 | No |
| 最低工作电源电压 | 3 |
| 引脚数 | 208 |
| 包装高度 | 1.4 |
| 典型工作电源电压 | 3.3 |
| 最大工作电源电压 | 3.6 |
| I2C | 3 |
| 铅形状 | Gull-wing |
| 核心处理器 | ARM7® |
| 核心规格 | 16/32-Bit |
| 振荡器型 | Internal |
| 数据转换器 | A/D 8x10b; D/A 1x10b |
| 连通性 | CAN, EBI/EMI, Ethernet, I²C, Microwire, Memory Card, SPI, SSI, SSP, UART/USART, USB OTG |
| I / O针脚数 | 160 |
| 电压 - 电源（Vcc / VDD） | 3 V ~ 3.6 V |
| 周边设备 | Brown-out Detect/Reset, DMA, I²S, LCD, POR, PWM, WDT |
| 速度 | 72MHz |
| RoHS指令 | Lead free / RoHS Compliant |
| ADC分辨率 | 10bit |
| 的ADC | 8 x 10 bit |
| 外形尺寸 | 28.1 x 28.1 x 1.45mm |
| 身高 | 1.45mm |
| 最大频率 | 72MHz |
| CAN最大通道数 | 2 |
| 以太网的最大通道数 | 1 |
| I2C最大通道数 | 3 |
| 林最大通道数 | 0 |
| PCI最大通道数 | 0 |
| SPI最大通道数 | 1 |
| UART的最大通道数 | 4 |
| USART的最大通道数 | 0 |
| 安装类型 | Surface Mount |
| ADC的单位数 | 1 |
| 的PWM单元数 | 1 |
| 包装类型 | LQFP |
| 脉冲宽度调制 | 2(PWM) |
| PWM通道数 | 2 |
| 定时器分辨率 | 32bit |
| 定时器 | 4 x 32 bit |
| 典型工作电源电压 | 3.3 V |
| USB通道 | 1 x Device, 1 x OHCI, 1 x OTG |
| 宽度 | 28.1mm |
| 片上DAC | Yes |
| 商品名 | LPC |
| 频率（最大） | 72 MHz |
| 总内部RAM大小 | 98KB kB |
| 程序存储器大小 | Not Required kB |
| 工作温度范围 | -40C to 85C |
| 计时器数 - 通用型 | 4 |
| 工作温度（最大） | 85C |
| 工作温度（最小值） | -40C |
| 设备核心尺寸 | 16/32 b |
| 工作温度分类 | Industrial |
| CPU系列 | LPC2000 |
| 可编程 | No |
| ＃的I / O （最大） | 160 |
| 弧度硬化 | No |
| 工作电源电压（典型值） | 3.3 V |
| 工作电源电压（最小值） | 3 V |
| 工作电源电压（最大值） | 3.6 V |
| 频率 | 72 MHz |
| 建筑 | :ARM7TDMI |
| RAM Memory Size | :98KB |
| CPU Speed | :72MHz |
| No. of I/O's | :160 |
| Digital IC Case Style | :LQFP |
| No. of Pins | :208 |
| Embedded Interface Type | :CAN, I2C, SPI, UART, USB |
| Supply Voltage Min | :3V |
| Supply Voltage Max | :3.6V |
| MSL | :MSL 2 - 1 year |
| SVHC | :No SVHC (20-Jun-2013) |
| Controller Family/Series | :LPC24xx |
| Operating Temperature Max | :85°C |
| Operating Temperature Min | :-40°C |
| Weight (kg) | 0.002633 |
| Tariff No. | 85423190 |
| 供应商设备封装 | 208-LQFP (28x28) |
| 的输入/输出数 | 160 |
