NXP

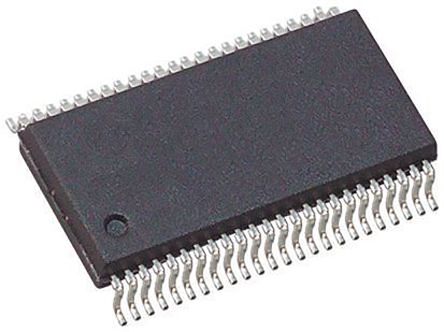

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 数据流方向 | Bi-Directional |
| 外形尺寸 | 12.6 x 6.2 x 1.05mm |
| 身高 | 1.05mm |
| 输入电平 | CMOS |
| 长度 | 12.6mm |
| 逻辑系列 | 74LVC |
| 逻辑功能 | Bus Transceiver |
| 最大高电平输出电流 | -24mA |
| 最大低电平输出电流 | 24mA |
| 最大工作电源电压 | 3.6 V |
| 最高工作温度 | +125 °C |
| 最大传播延迟时间@最大CL | 13.8ns |
| 最低工作电源电压 | 1.65 V |
| 最低工作温度 | -40 °C |
| 安装类型 | Surface Mount |
| 每个芯片的通道数 | 16 |
| 每个芯片的元件数 | 2 |
| 输出电平 | LVTTL |
| 包装类型 | TSSOP |
| 引脚数 | 48 |
| 极性 | Non-Inverting |
| 传输延时测试条件 | 50pF |
| 宽度 | 6.2mm |
| 技术 | CMOS |
| 输入逻辑电平 | LVTTL |
| 逻辑功能 | Bus Transceiver |
| 安装 | Surface Mount |
| 通道数 | 16 |
| 工作温度范围 | -40C to 125C |
| 输出类型 | 3-State |
| 封装 | Rail/Tube |
| 传播延迟时间 | 16.9 ns |
| 元件数 | 2 |
| 工作温度分类 | Automotive |
| 静态电流（典型值） | 0.1 uA |
| 输出逻辑电平 | LVTTL |
| 弧度硬化 | No |
| 工作电源电压（典型值） | 1.8/2.5/3.3 V |
| 工作电源电压（最小值） | 1.2 V |
| 工作电源电压（最大值） | 3.6 V |
| 输出电平 | LVTTL |
| 逻辑功能 | 总线收发器 |
| 最长传播延迟时间@最长CL | 13.8ns |
| 安装类型 | 表面贴装 |
| 输入电平 | CMOS |
| 长度 | 12.6mm |
| 最大低电平输出电流 | 24mA |
| 传输延迟测试条件 | 50pF |
| 高度 | 1.05mm |
| 每片芯片元件数目 | 2 |
| 最大工作电源电压 | 3.6 V |
| 逻辑系列 | 74LVC |
| Board Level Components | Y |
| 最高工作温度 | +125 °C |
| 最低工作温度 | -40 °C |
| 最小工作电源电压 | 1.65 V |
| 宽度 | 6.2mm |
| 尺寸 | 12.6 x 6.2 x 1.05mm |
| 最大高电平输出电流 | -24mA |
| 极性 | 非反相 |
| 封装类型 | TSSOP |
| 引脚数目 | 48 |
| 每片芯片通道数目 | 16 |
