nxp semiconductors

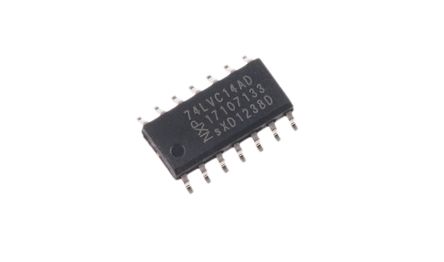

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 14SO |
| 逻辑功能 | Inverter Schmitt Trigger |
| 逻辑系列 | LVC |
| 每个芯片的元件数 | 6 |
| 输出类型 | Schmitt Trigger |
| 最大低电平输出电流 | 24 mA |
| 最大高电平输出电流 | -24 mA |
| 最大传播延迟时间@最大CL | 3.6(Typ)@2.7V|3.2(Typ)@3.3V ns |
| 传输延时测试条件 | 50 pF |
| 典型静态电流 | 0.1 uA |
| 典型工作电源电压 | 1.8|2.5|3.3 V |
| 工作温度 | -40 to 125 °C |
| 加工技术 | CMOS |
| 标准包装 | Rail / Tube |
| 输入类型 | Schmitt Trigger |
| 安装 | Surface Mount |
| Absolute Propagation Delay Time | 14.7 |
| Package Width | 4(Max) |
| PCB | 14 |
| 典型工作电源电压 | 1.8|2.5|3.3 |
| 欧盟RoHS指令 | Compliant |
| Maximum Quiescent Current | 40 |
| 最低工作温度 | -40 |
| 供应商封装形式 | SO |
| 标准包装名称 | SOIC |
| 最高工作温度 | 125 |
| 最大高电平输出电流 | -24 |
| Package Length | 8.75(Max) |
| 最低工作电源电压 | 1.2 |
| 引脚数 | 14 |
| Package Height | 1.45(Max) |
| 最大低电平输出电流 | 24 |
| 封装 | Tube |
| 最大工作电源电压 | 3.6 |
| 铅形状 | Gull-wing |
| 输入数 | 1 |
| 安装类型 | Surface Mount |
| 输出 - 电流高，低 | 24mA, 24mA |
| 逻辑类型 | Inverter, Buffer |
| 供应商设备封装 | 14-SO |
| 电流 - 静态（最大） | 40µA |
| 电压 - 电源 | 1.2 V ~ 3.6 V |
| 最大传递延迟@ V ，最大CL | 3.2ns @ 3.3V, 50pF |
| 逻辑电平 - 低1.5 V 〜 4 V | 0.12 V ~ 0.8 V |
| 电路数 | 6 |
| 逻辑电平 - 高 | 1 V ~ 2 V |
| 产品特点 | Schmitt Trigger |
| 封装/外壳 | 14-SOIC (0.154", 3.90mm Width) |
| RoHS指令 | Lead free / RoHS Compliant |
| 外形尺寸 | 8.75 x 4 x 1.45mm |
| 身高 | 1.45mm |
| 长度 | 8.75mm |
| 最大工作电源电压 | 3.6 V |
| 最高工作温度 | +125 °C |
| 最低工作电源电压 | 1.2 V |
| 最低工作温度 | -40 °C |
| 包装类型 | SO |
| 宽度 | 4mm |
| 工厂包装数量 | 57 |
| 产品种类 | Inverters |
| 高电平输出电流 | - 24 mA |
| 低电平输出电流 | 24 mA |
| 安装风格 | SMD/SMT |
| 电源电压 - 最大 | 3.6 V |
| RoHS | RoHS Compliant |
| 封装/外壳 | SOT-108 |
| 电源电压 - 最小 | 1.2 V |
| 零件号别名 | 74LVC14AD |
| 输入类型 | 施密特触发器 |
| 施密特触发器输入 | 是 |
| 逻辑功能 | 逆变器 |
| 最大低电平输出电流 | 24mA |
| 最长传播延迟时间@最长CL | 3.2 ns @ 3 V → 3.6 V, 3.6 ns @ 2.7 V |
| 安装类型 | 表面贴装 |
| 引脚数目 | 14 |
| 高度 | 1.45mm |
| 逻辑系列 | LVC |
| 最低工作温度 | -40 °C |
| 最小工作电源电压 | 1.2 V |
| 最高工作温度 | +125 °C |
| 传输延迟测试条件 | 50pF |
| 宽度 | 4mm |
| 封装类型 | SOIC |
| 每片芯片元件数目 | 6 |
| 最大工作电源电压 | 3.6 V |
| 长度 | 8.75mm |
| 尺寸 | 8.75 x 4 x 1.45mm |
| 最大高电平输出电流 | -24mA |
