NXP Semiconductors

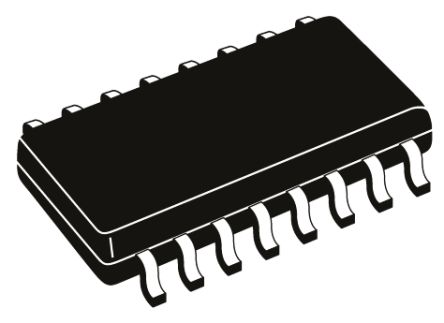

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| CircuitType | HighSpeed,Low-PowerSchottky,SiliconGate |
| Current,Supply | 160μA |
| FunctionType | 3-Inputs |
| LogicFunction | Multivibrator |
| LogicType | CMOS/TTL |
| NumberofCircuits | Dual |
| PackageType | SO-16 |
| SpecialFeatures | Monostable,Retriggerable,Schmitt-Trigger |
| Temperature,Operating,Range | -40to+125°C |
| Voltage,Supply | 5V |
| 逻辑系列 | HCT |
| 逻辑功能 | 单稳多谐振荡器 |
| 最大低电平输出电流 | 4mA |
| 最长传播延迟时间@最长CL | 385 ns@ 15 pF |
| 安装类型 | 表面贴装 |
| 传输延迟测试条件 | 15pF |
| 高度 | 1.45mm |
| 最低工作温度 | -40 °C |
| 最小工作电源电压 | 4.5 V |
| 最高工作温度 | +125 °C |
| 宽度 | 4mm |
| 封装类型 | SOIC |
| 每片芯片元件数目 | 1 |
| 最小脉冲宽度 | 150 ns |
| 引脚数目 | 16 |
| 长度 | 10mm |
| 尺寸 | 10 x 4 x 1.45mm |
| 最大工作电源电压 | 5.5 V |
| 最大高电平输出电流 | -4mA |
