nxp semiconductors

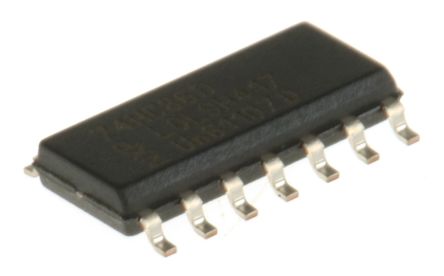

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 14SO |
| 逻辑功能 | XOR |
| 每个元件的选择输入数 | 0 |
| 最低工作电源电压 | 2 V |
| 最大工作电源电压 | 6 V |
| 最大传播延迟时间@最大CL | 120@2V|24@4.5V|20@6V ns |
| 工作温度 | -40 to 125 °C |
| 标准包装 | Bulk |
| 加工技术 | CMOS |
| 安装 | Surface Mount |
| 逻辑系列 | HC |
| Package Width | 4(Max) |
| PCB | 14 |
| 元素输出数 | 1 |
| 典型工作电源电压 | 5 |
| 欧盟RoHS指令 | Compliant |
| Maximum Quiescent Current | 2 |
| 每个芯片的元件数 | 4 |
| 最低工作温度 | -40 |
| 供应商封装形式 | SO |
| 标准包装名称 | SOIC |
| 最高工作温度 | 125 |
| 元素输入 | 2-IN |
| 最大高电平输出电流 | -5.2 |
| Package Length | 8.75(Max) |
| 最低工作电源电压 | 2 |
| 引脚数 | 14 |
| Package Height | 1.45(Max) |
| 最大低电平输出电流 | 5.2 |
| 封装 | Bulk |
| 最大工作电源电压 | 6 |
| 铅形状 | Gull-wing |
| 输入数 | 2 |
| 安装类型 | Surface Mount |
| 输出 - 电流高，低 | 5.2mA, 5.2mA |
| 逻辑类型 | XOR (Exclusive OR) |
| 供应商设备封装 | 14-SO |
| 电流 - 静态（最大） | 2µA |
| 电压 - 电源 | 2 V ~ 6 V |
| 最大传递延迟@ V ，最大CL | 20ns @ 6V, 50pF |
| 逻辑电平 - 低1.5 V 〜 4 V | 0.5 V ~ 1.8 V |
| 电路数 | 4 |
| 逻辑电平 - 高 | 1.5 V ~ 4.2 V |
| 封装/外壳 | 14-SOIC (0.154", 3.90mm Width) |
| RoHS指令 | Lead free / RoHS Compliant |
| 外形尺寸 | 8.75 x 4 x 1.45mm |
| 身高 | 1.45mm |
| 长度 | 8.75mm |
| 最大高电平输出电流 | -5.2mA |
| 最大低电平输出电流 | 5.2mA |
| 最高工作温度 | +125 °C |
| 最低工作温度 | -40 °C |
| 元件数 | 4 |
| 包装类型 | SO |
| 传输延时测试条件 | 50pF |
| 宽度 | 4mm |
| 工厂包装数量 | 57 |
| 产品 | OR |
| 产品种类 | Logic Gates |
| 输出线路数量 | 1 |
| 输入行数 | 2 |
| 高电平输出电流 | - 5.2 mA |
| 低电平输出电流 | 5.2 mA |
| 安装风格 | SMD/SMT |
| 门数 | 4 |
| 的线路输入/输出数 | 2 / 1 |
| 传播延迟时间 | 11 ns |
| 封装/外壳 | SOT-108 |
| 电源电压 - 最大 | 6 V |
| 电源电压 - 最小 | 2 V |
| 零件号别名 | 74HC86D |
| RoHS | RoHS Compliant |
| Capacitance,Input,Maximum | 3.5pF |
| CircuitType | HighSpeed,Low-PowerSchottky,SiliconGate |
| FunctionType | 2-Inputs |
| LogicFunction | Exclusive-ORGate |
| LogicType | CMOS |
| NumberofCircuits | Quad |
| PackageType | SO-14 |
| PropagationDelay | 11ns |
| Temperature,Operating,Range | -40to+125°C |
| Voltage,Supply | 4.5V |
| 逻辑系列 | HC |
| 施密特触发器输入 | 否 |
| 逻辑功能 | XOR |
| 最大低电平输出电流 | 5.2mA |
| Number of Inputs per Gate | 2 |
| 安装类型 | 表面贴装 |
| 引脚数目 | 14 |
| 高度 | 1.45mm |
| 元件数目 | 4 |
| 最低工作温度 | -40°C |
| 最小工作电源电压 | 2 V |
| 最长传播延迟时间@最长CL | 20 ns @ 6 V, 24 ns @ 4.5 V, 120 ns @ 2 V |
| 传输延迟测试条件 | 50pF |
| 宽度 | 4mm |
| 封装类型 | SOIC |
| 最大高电平输出电流 | -5.2mA |
| 最大工作电源电压 | 6 V |
| 最高工作温度 | +125 °C |
| 长度 | 8.75mm |
| 尺寸 | 8.75 x 4 x 1.45mm |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
