nxp semiconductors

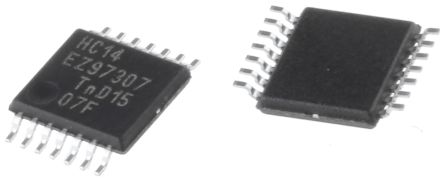

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 14TSSOP |
| 逻辑功能 | Inverter Schmitt Trigger |
| 逻辑系列 | HC |
| 每个芯片的元件数 | 6 |
| 输出类型 | Schmitt Trigger |
| 最大低电平输出电流 | 5.2 mA |
| 最大高电平输出电流 | -5.2 mA |
| 最大传播延迟时间@最大CL | 125@2V|25@4.5V|21@6V ns |
| 传输延时测试条件 | 50 pF |
| 典型工作电源电压 | 5 V |
| 工作温度 | -40 to 125 °C |
| 加工技术 | CMOS |
| 标准包装 | Rail / Tube |
| 产品种类 | Inverters |
| RoHS | RoHS Compliant |
| 电路数 | 6 |
| 逻辑类型 | CMOS |
| 高电平输出电流 | - 5.2 mA |
| 低电平输出电流 | 5.2 mA |
| 传播延迟时间 | 125 ns, 25 ns, 21 ns |
| 电源电压 - 最大 | 6 V |
| 电源电压 - 最小 | 2 V |
| 最高工作温度 | + 125 C |
| 封装/外壳 | SOT-402 |
| 封装 | Tube |
| 安装风格 | SMD/SMT |
| 工作电源电压 | 5 V |
| 工厂包装数量 | 96 |
| 零件号别名 | 74HC14PW |
| 输入类型 | Schmitt Trigger |
| 安装 | Surface Mount |
| Absolute Propagation Delay Time | 190 |
| Package Width | 4.5(Max) |
| PCB | 14 |
| 典型工作电源电压 | 5 |
| 欧盟RoHS指令 | Compliant |
| Maximum Quiescent Current | 2 |
| 最低工作温度 | -40 |
| 供应商封装形式 | TSSOP |
| 标准包装名称 | TSSOP |
| 最高工作温度 | 125 |
| 最大高电平输出电流 | -5.2 |
| Package Length | 5.1(Max) |
| 最低工作电源电压 | 2 |
| 引脚数 | 14 |
| Package Height | 0.95(Max) |
| 最大低电平输出电流 | 5.2 |
| 最大工作电源电压 | 6 |
| 铅形状 | Gull-wing |
| 输入数 | 1 |
| 安装类型 | Surface Mount |
| 输出 - 电流高，低 | 5.2mA, 5.2mA |
| 供应商设备封装 | 14-TSSOP |
| 电流 - 静态（最大） | 2µA |
| 电压 - 电源 | 2 V ~ 6 V |
| 最大传递延迟@ V ，最大CL | 21ns @ 6V, 50pF |
| 逻辑电平 - 低1.5 V 〜 4 V | 0.3 V ~ 1.2 V |
| 逻辑电平 - 高 | 1.5 V ~ 4.2 V |
| 产品特点 | Schmitt Trigger |
| 封装/外壳 | 14-TSSOP (0.173", 4.40mm Width) |
| RoHS指令 | Lead free / RoHS Compliant |
| 外形尺寸 | 5.1 x 4.5 x 0.95mm |
| 身高 | 0.95mm |
| 长度 | 5.1mm |
| 最大工作电源电压 | 6 V |
| 最低工作电源电压 | 2 V |
| 最低工作温度 | -40 °C |
| 包装类型 | TSSOP |
| 宽度 | 4.5mm |
| 输出电流 | :5.2mA |
| No. of Inputs | :1 |
| Supply Voltage Min | :2V |
| Supply Voltage Max | :6V |
| Logic Case Style | :TSSOP |
| No. of Pins | :14 |
| MSL | :MSL 1 - Unlimited |
| Weight (kg) | 0 |
| Tariff No. | 85423990 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
