IXYS

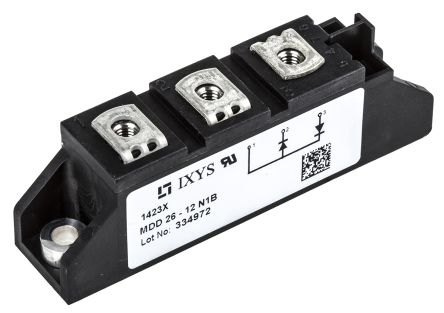

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 供应商封装形式 | TO-240AA |
| 标准包装名称 | TO-240AA |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 150 |
| Maximum Continuous Forward Current | 36 |
| Package Height | 30 |
| 安装 | Screw |
| Operating Junction Temperature | -40 to 150 |
| 峰值反向重复电压 | 1200 |
| 峰值反向电流 | 10000 |
| 峰值不重复浪涌电流 | 760 |
| Package Width | 20.8 |
| 峰值正向电压 | 1.38@80A |
| PCB | 3 |
| Package Length | 92 |
| 最低工作温度 | -40 |
| 配置 | Dual Series |
| 引脚数 | 3 |
| 封装 | Bulk |
| 电流 - 平均整流（Io ） （每个二极管） | 36A |
| 安装类型 | Chassis Mount |
| 电压 - 正向（Vf） （最大） | 1.38V @ 80A |
| 供应商设备封装 | TO-240AA |
| 二极管类型 | Standard |
| 标准包装 | 6 |
| 电压 - （ Vr）（最大） | 1200V (1.2kV) |
| 电流 - Vr时反向漏电 | 10mA @ 1200V |
| 二极管配置 | 1 Pair Series Connection |
| 速度 | Standard Recovery >500ns, > 200mA (Io) |
| 封装/外壳 | TO-240AA |
| RoHS指令 | Lead free / RoHS Compliant |
| 外形尺寸 | 30 x 92 x 20.8mm |
| 身高 | 30mm |
| 长度 | 92mm |
| 最大连续正向电流 | 36A |
| 最高工作温度 | +150 °C |
| 最低工作温度 | -40 °C |
| 包装类型 | TO-240AA |
| 峰值正向电压 | 1.38V |
| 峰值反向电流 | 10mA |
| 峰值反向重复电压 | 1200V |
| 宽度 | 20.8mm |
| 工厂包装数量 | 6 |
| 产品 | Power Semiconductor Modules |
| 系列 | MDD26 |
| 正向电压下降 | 1.05 V |
| 安装风格 | Screw |
| 反向电压 | 1.2 kV |
| 工作温度 | - 40 C to + 125 C |
| 封装/外壳 | TO-240 AA |
| 类型 | Standard Rectifier Modules |
| RoHS | RoHS Compliant |
| 电压 - DC 反向 (Vr)（最大值） | 1200V (1.2kV) |
| 不同 If 时的电压 - 正向 (Vf) | 1.38V @ 80A |
| 不同 Vr 时的电流 - 反向漏电流 | 10mA @ 1200V |
| 电流 - 平均整流 (Io)（每二极管） | 36A |
| 装配类型 | Chassis Mount |
| 二极管类型 | Standard |
| 二极管配置 | 1 Pair Series Connection |
| Peak off-state voltage | 1200 |
| 连接方式 | 3 x M5 |
| Average conducting-state current max | 2x36 A@ Tc=100°C |
| Housing type | TO-240AA |
| 拧紧固定螺丝 | 2 x M6 |
| Conducting-state current, effective | 2x60 A |
| 最大连续正向电流 | 36A |
| Board Level Components | Y |
| 峰值反向电流 | 10mA |
| 最大正向电压降 | 1.38V |
| 最高工作温度 | +150 °C |
| 安装类型 | 面板安装 |
| 高度 | 30mm |
| 最低工作温度 | -40 °C |
| 宽度 | 20.8mm |
| 封装类型 | TO-240AA |
| 每片芯片元件数目 | 2 |
| 引脚数目 | 3 |
| 峰值反向重复电压 | 1200V |
| 长度 | 92mm |
| 尺寸 | 30 x 92 x 20.8mm |
| Vr - Reverse Voltage | 1.2 kV |
| 品牌 | IXYS |
| Vf - Forward Voltage | 1.05 V |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
